曲面试件测厚仪应用方案：小口径管件与圆筒零件如何稳定测量

曲面试件测厚仪在小口径管件、弯头、轴套和圆筒零件检测中，经常遇到同一个问题：仪器在平面试块上读数正常，放到实际工件上却出现数值跳动、耦合标志不稳定或同一点多次测量差异较大。问题通常不在单一参数，而在探头接触面积、曲率方向、表面状态和测点布置没有形成完整方案。

机械加工企业关注的是成品壁厚、同轴加工余量和批次一致性；石油化工及电力检修人员更关注腐蚀、冲刷和局部减薄。前者的工件表面通常较规则，后者则可能带有锈层、氧化皮、涂层和点蚀坑。两种场景需要采用不同的表面处理和数据判断逻辑。

把曲面检测拆成四个基本条件

第一项是工件结构。需要记录外径、曲率半径、名义壁厚、测量面宽度以及背面是否与测量面平行或同轴。普通圆管通常具备较明确的内外圆关系，弯头、异径管和局部机加工圆弧则可能出现背壁倾斜。背壁倾斜会改变回波返回方向，探头即使贴合表面，也未必能够接收到稳定信号。

第二项是材料状态。碳钢、不锈钢、铝合金、铜合金和塑料的声速不同，同一种材料经过铸造、锻造或热处理后，组织状态也可能影响超声传播。对于牌号不明确或长期服役的设备，直接套用常用声速只能作为初始设置，正式记录前应使用已知厚度位置校核。

第三项是表面状态。机加工圆筒表面较平滑，耦合层容易控制；锈蚀管道可能存在凹坑和氧化层，探头会在局部高点上晃动。检测前不一定需要进行大面积打磨，但测点位置应清除松散锈层、颗粒和影响耦合的附着物，使探头能够稳定接触。

第四项是检测目的。来料检验、过程抽检、出厂复核和在役腐蚀监测的抽样范围不同。若只是确认圆筒零件是否存在明显加工偏差，可以按圆周和轴向设置若干固定位置；若要寻找腐蚀最薄区，则需要增加网格密度，并对异常区域进行扩展扫描。

微径探头解决的是接触问题

小口径管件的外圆曲率较大，普通探头放上去后，接触面两侧可能悬空。耦合剂虽然能够填充少量间隙，却不能代替正确的几何贴合。耦合层过厚或分布不均时，探头轻微晃动就可能改变声程和回波状态。因此，小接触面的微径探头更适合窄边、弯头、小圆筒和局部受限区域。

林上LS215可选配微径探头。公开参数显示，该探头最小测量区域为φ6mm，在45#钢条件下的测量范围标注为0.75—80mm，管材测量下限标注为φ20×2mm。现场应用时，这些参数适合用于判断目标工件是否接近探头能力边界，但不同材料、表面粗糙度和曲率仍会改变实际可测条件。

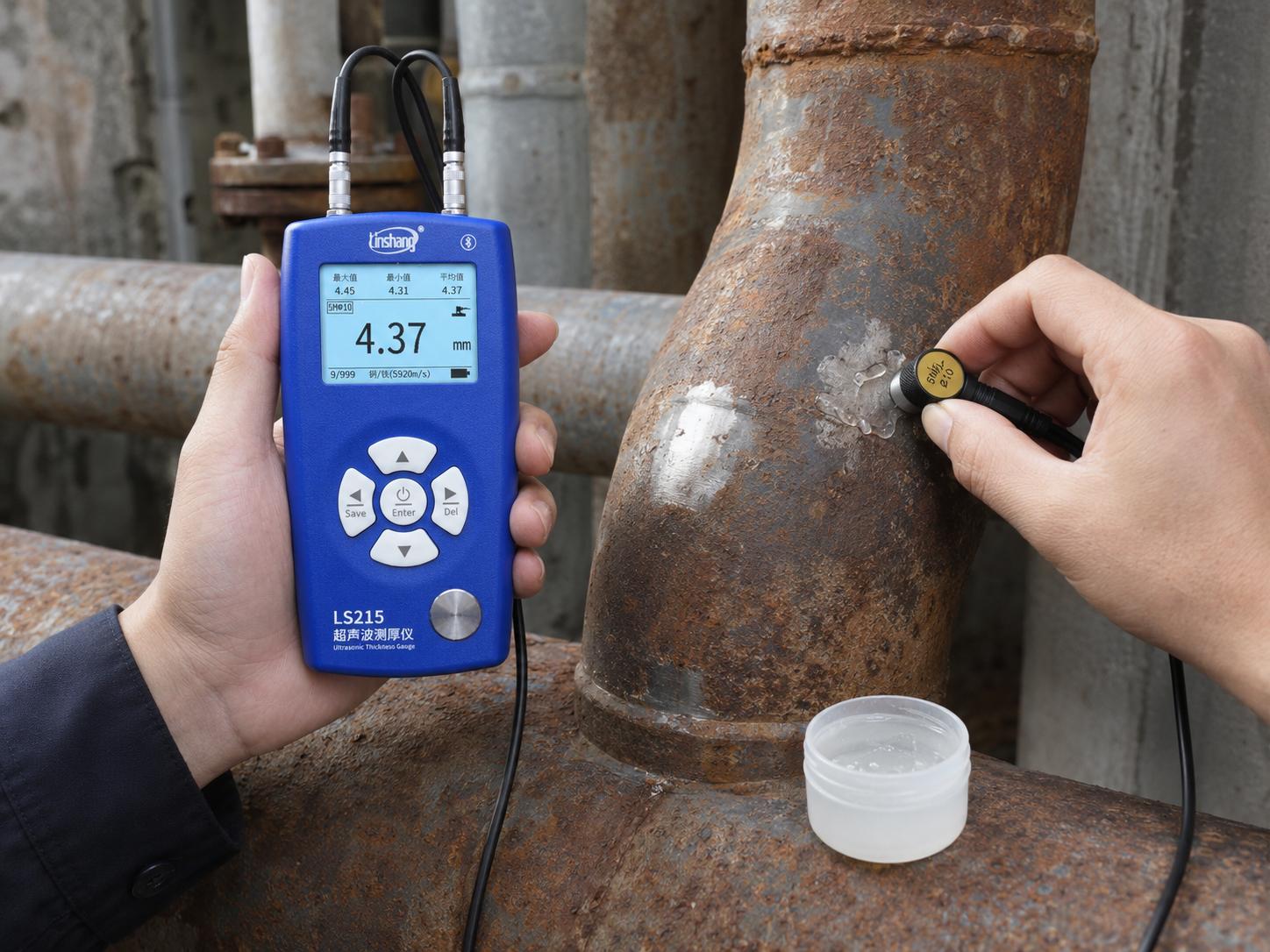

小口径弯头与圆筒零件曲面测厚

探头方向是曲面检测中容易漏掉的一步

双晶探头内部存在发射晶片和接收晶片，探头分割面的方向与圆管轴线之间的关系会影响声束传播。使用LS215测量圆管或圆筒时，应按产品说明将探头分割面与曲面轴线垂直。放置后不要立即记录第一个数字，可轻微调整位置，待耦合状态和读数稳定后再读取。

同一点复测时，应先完全抬起探头、重新涂布适量耦合剂，再放回标记位置。仅保持探头不动连续读取多个数字，反映的是仪器短时显示变化，不能代表重新耦合后的重复性。对于外径较小的管件，可在测点旁画出探头方向线，保证不同人员复测时方向一致。

圆周测点与轴向测点要同时考虑

机加工圆筒零件可能出现偏心、刀具磨损或装夹偏移。只测一个圆周方向，可能遗漏相对侧的薄壁区域。可在同一截面设置0°、90°、180°和270°等固定方位，并沿轴向选择端部、中部和结构变化位置。具体测点数量应根据零件尺寸、公差和企业检验文件确定。

弯头和在役管道的腐蚀分布则与流体方向、介质性质、流速和结构扰动有关。弯头外弧可能受到冲刷，内弧可能存在沉积，侧弧也可能形成局部腐蚀。检测时应覆盖内弧、外弧和两侧，并在发现低值后向周边扩展，确认低值是孤立点、连续区域还是由表面状态引起的假信号。

精度和分辨率需要放回具体条件中

林上LS215的显示分辨率在相应厚度区间可达0.01mm，有利于观察小幅变化。其公开精度参数中，标准探头和微径探头在45#钢、H＜10mm条件下标注为±0.05mm，H≥10mm时标注为±0.5%H。使用者不能把±0.05mm理解为所有材料、所有厚度和所有曲率下都保持不变。

曲面工件的现场重复性还会受操作压力影响。探头按压过轻，耦合可能中断；按压过重或持续左右摆动，则可能使探头在局部曲面上改变角度。较稳妥的方式是保持适中的垂直压力，观察数值稳定后记录，并通过重新放置进行至少一次验证。

声速校核比选择材料名称更重要

LS215内置19种常见材料声速，同时支持反测和手动输入声速。内置列表可以提高常规检测效率，但材料名称相同不代表实际声速完全一致。例如，不同不锈钢牌号、热处理状态和温度条件可能带来差异。企业可以选择一件已通过机械量具或其他可靠方式确认厚度的同材质样件，用于建立现场声速设置。

如果工件可接近两侧，可在非关键样件上使用游标卡尺或千分尺获得参考厚度，再用超声测厚反算声速。对于只能单侧接近的在役设备，可寻找维修切割件、同材质备件或已知厚度区域进行比对。无法进行可靠校核时，应在记录中注明使用的声速来源和不确定性。

腐蚀表面不要只追求最低数字

点蚀坑边缘、松散锈层和粗糙表面可能造成回波异常。屏幕偶然出现一个很低的数字，不应立即作为剩余壁厚结论。应先标记位置，清理松散附着物，改变探头方向并重新耦合。若低值能够稳定重复出现，再扩大周边扫描，判断薄区范围。

同样，较高的读数也不能自动视为正常。探头可能接收到非预期界面回波，或者声速设置偏高。现场人员应结合相邻点变化、历史趋势和结构图纸判断。当某一点与周边差异明显时，保留原始值和复测值比简单删除异常数据更有利于后续分析。

从单次测量转为批次和周期管理

LS215主机可保存测试数据，并支持配套的数据管理方式。在批量零件检测中，可按产品批次、工位和测点建立编号；在设备巡检中，可按装置、管线、测厚点和日期建立层级。导出数据后，应保留仪器编号、探头、声速、计量状态和操作者，避免只剩一列厚度数字。

对于小口径管件和圆筒零件，稳定测量的核心不是寻找一个“万能探头”，而是让曲率、接触面、探头方向、声速校核和测点管理相互匹配。林上LS215提供多探头配置，为不同曲面和材料提供了组合空间，但每一种组合都应通过代表性样件验证。涉及承压设备安全、剩余强度或继续使用判断时，还需结合现行检验规范、设计资料和专业评定。
