激光玻璃测厚仪在已安装中空玻璃检测中的使用方法

中空玻璃安装到窗框或幕墙之后，边缘通常被压条、结构胶、密封胶和型材遮挡。此时再用卡尺测量，不仅无法夹住玻璃两侧，也无法直接得到内部空气层厚度。拆卸玻璃会增加破损、返工和安全风险，因此，从单侧识别各片玻璃及空气层厚度，成为工程复核和维修排查中的常见需求。

激光玻璃测厚仪利用玻璃不同界面对光线的反射形成多条可观察的反射线。检测人员读取这些反射线在刻度上的位置，再通过相邻界面之间的差值计算各片玻璃和空气层厚度。方法本身并不复杂，但现场结果容易受到测点选择、仪器贴合、环境光、镀膜反射和人工视差影响，需要按照固定步骤操作。

测量前先识别玻璃的大致结构

已安装建筑玻璃常见结构包括单片玻璃、双玻一腔中空玻璃、三玻两腔中空玻璃、夹层玻璃以及由钢化、镀膜、夹层和中空工艺组合形成的复合结构。不同结构产生的反射线数量和清晰程度并不完全相同。检测人员在读数前，应先查阅图纸、采购清单、产品标识或安装记录，对预期结构建立基本判断。

如果设计文件显示为双玻一腔，现场却观察到数量明显不同的反射界面，不应立即作出材料不合格结论。保护膜、镀膜面、夹层胶片、玻璃表面附着物以及重复反射都可能增加识别难度。正确做法是清洁表面、调整角度、重新测量，并在其他位置复核。

选择合适的测点

测点不宜紧贴玻璃边缘、密封胶、压条或间隔条区域。靠近边缘时，内部结构、光线传播路径和背景反射可能更复杂，也容易受到型材遮挡。应优先选择玻璃中部或视野开阔、表面平整的位置，同时避开贴纸、丝印、明显划伤、水迹、灰尘和局部污染。

对于面积较大的幕墙玻璃或门窗玻璃，不建议只测一个位置。可以根据项目抽检要求，在同一块玻璃上布置多个测点。如果各测点结果差异明显，应检查是否存在读数错误、玻璃弯曲、局部附着物或结构识别错误，再决定是否增加测点或采用其他方法复核。

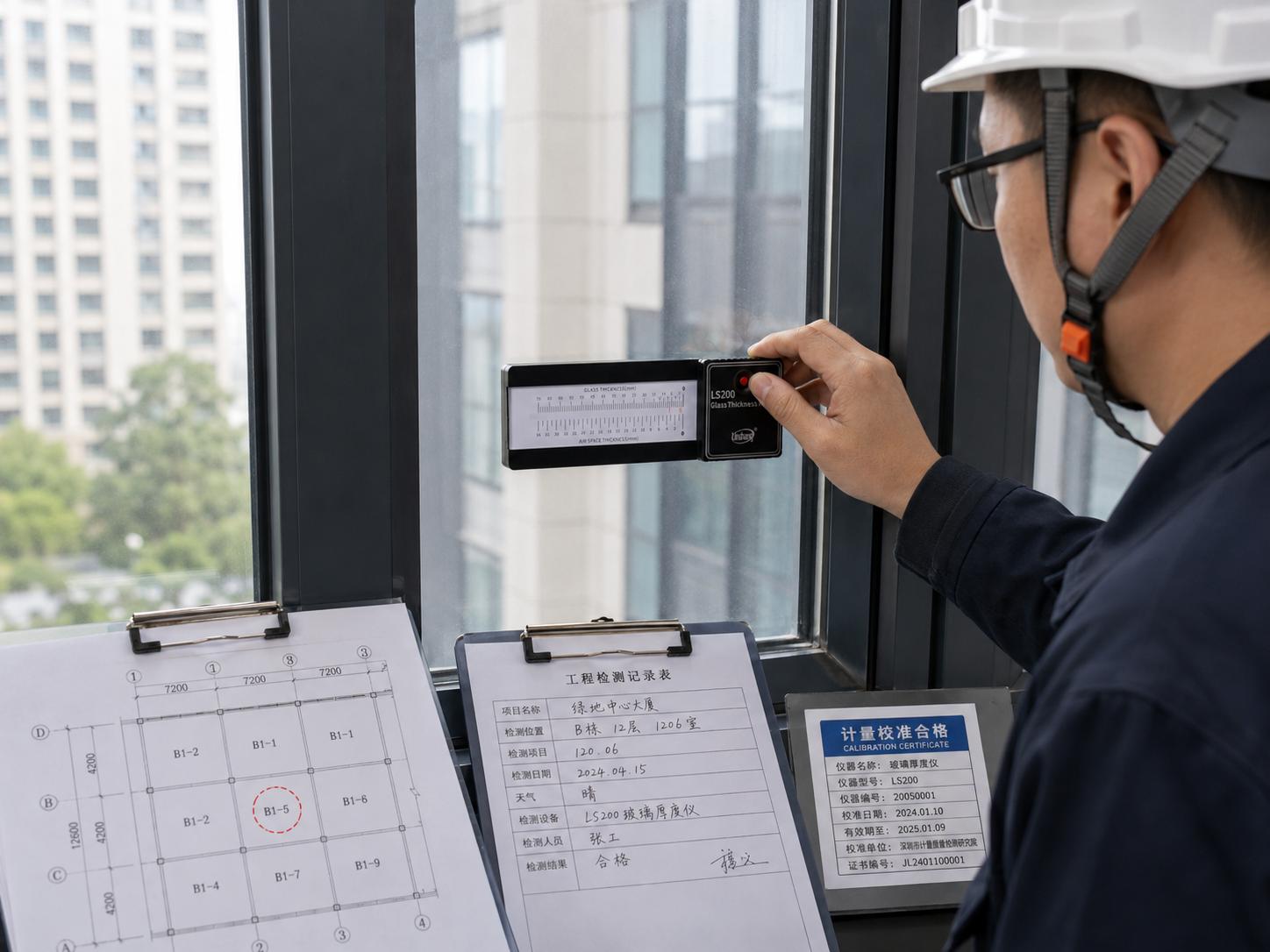

已安装中空玻璃单侧测量

单侧测量的基本操作流程

第一步是检查仪器状态。确认仪器外观完好，激光发射区域和刻度观察区域清洁，电源正常，仪器编号与记录表一致，并核查校准或期间核查状态。若仪器发生跌落、明显碰撞或读数异常，应先暂停正式测量。

第二步是清洁玻璃测点。使用不会损伤玻璃表面的清洁材料去除灰尘和水迹，等待表面干燥。测点附近如果存在保护膜、标签或装饰层，应避开这些区域。

第三步是将仪器稳定贴靠在玻璃表面。仪器与玻璃之间不应存在明显缝隙，不要在按压过程中左右晃动。启动激光后，从刻度方向观察反射线，待线条位置稳定后再记录。

第四步是按反射界面读取位置。对于双玻一腔结构，通常需要识别外片玻璃前后表面、内片玻璃前后表面形成的主要反射位置。相邻玻璃表面反射线之间的差值对应玻璃片厚度，两个玻璃内表面之间的差值对应空气夹层厚度。对于三玻两腔结构，则需要继续区分更多界面。

第五步是复测。移开仪器后重新放置，至少进行一次独立读数。复测时不要刻意寻找与第一次完全相同的数字，而应按照同样步骤重新识别反射线。两次结果差异超过企业程序允许范围时，应再次清洁测点、调整位置并检查观察角度。

怎样减少刻度读数误差

刻度式仪器的读数受操作者影响较大。为减少视差，观察方向应尽量稳定，眼睛与刻度保持一致位置，不要从明显偏斜的方向估读。同一项目由多人测量时，建议先用代表性玻璃进行比对，确认反射线识别方法和记录格式一致。

LS200在工程复核中的配置定位

林上LS200采用激光反射和刻度尺读数方式，可从玻璃单侧测量各片玻璃及空气夹层。公开参数显示，其标称精度为±0.5mm，玻璃厚度量程为70mm，空气夹层量程为34mm。对于安装后无法使用卡尺的幕墙和门窗玻璃，这种配置可以用于现场结构复核、批次抽查和维修前排查。

LS200的优势在于测量路径直观，不需要在玻璃背面放置部件，也不需要拆卸窗扇。不过，刻度读数需要操作者正确识别反射线。如果企业主要进行高频批量检测、允许偏差较小或需要快速录入大量数据，应同时评估数字显示型方案。林上不同玻璃测厚配置的适用任务并不完全相同，选型应以精度、量程、读数效率和现场人员能力为基础。

强光下反射线可见度下降时，可以改变观察方向，或在保持仪器贴合的前提下适当倾斜观察。LS200公开资料给出了强光环境下倾斜约45°读数的操作提示，但实际测量仍应以反射线清晰、读数稳定和复测一致为准，不能把固定角度机械套用于所有玻璃和光照条件。

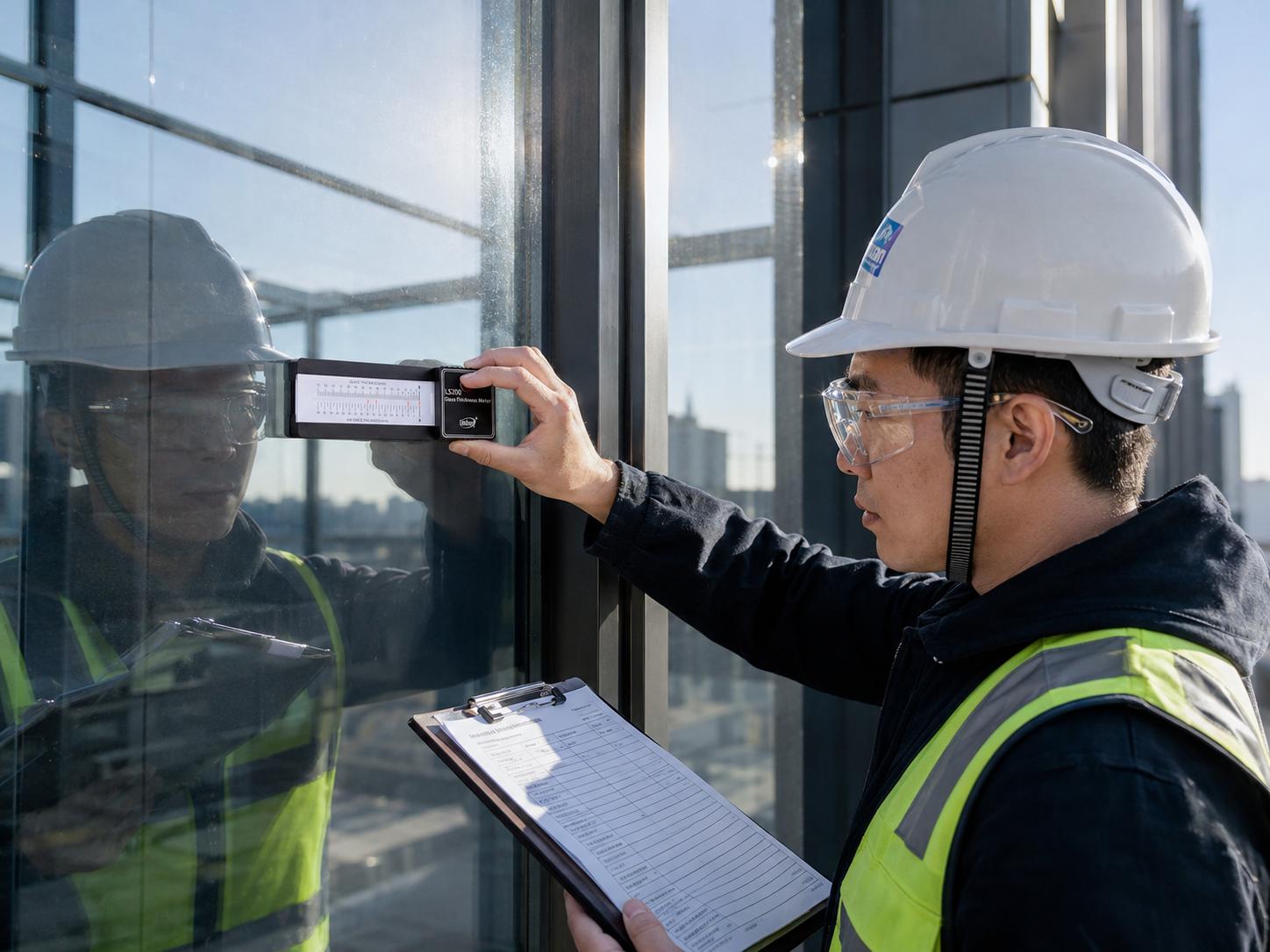

中空玻璃反射线读数与记录

现场结果怎样形成可追溯记录

一份有效的测厚记录不能只有最终厚度。建议保留玻璃编号、楼层或立面、窗号、设计结构、测点位置、主要反射线读数、计算结果、复测值、仪器编号、校准状态、检测人员和日期。对异常结构，还可以附测点照片或示意图，说明哪些反射线被识别为玻璃表面，哪些差值被用于计算空气层。

如果现场测量结果与图纸或采购记录不一致，应先进行同位置复测，再选择同块玻璃其他位置测量，并抽查相邻同批次玻璃。仍存在明显差异时，可核对生产记录、供货资料和产品标识，必要时使用其他方法或委托具备相应能力的机构检测。现场仪器适合发现问题和缩小排查范围，但不应在缺少其他证据时直接作出安全责任或质量争议结论。

厚度测量不能替代其他性能检测

中空玻璃的质量不仅与各片玻璃及空气层厚度有关，还涉及密封结构、露点、耐紫外辐照、气候循环、外观、尺寸和其他性能项目。幕墙和门窗工程还需要考虑玻璃品种、受力设计、安装节点、结构胶、五金和整体性能。激光玻璃测厚仪提供的是结构厚度信息，不检测中空层是否充入特定气体，也不能直接测得传热系数或密封寿命。

因此，现场使用的合理流程应是：先核对项目要求，再进行单侧测量，对异常结果复测并留档，最后结合现行标准、设计文件、产品资料和其他检测项目综合判断。把仪器放在质量流程中使用，比把一次读数当成最终结论更稳妥。
