便携式玻璃测厚仪用于已安装中空玻璃的现场检测方法

便携式玻璃测厚仪在幕墙和门窗工程中的典型用途，是对已经安装完成的中空玻璃进行单侧厚度复核。玻璃边缘通常被型材、压条、密封胶或结构胶覆盖，卡尺无法接触第二个测量面，拆卸玻璃又可能破坏原有密封和安装状态。单侧光学测量能够在不拆样的条件下获得各片玻璃及空气层的厚度，为进场抽检、施工巡检、完工复核和既有建筑排查提供数据。

不过，现场测量并不是把仪器贴上玻璃、读取一个数字就结束。中空玻璃可能采用双玻单腔、三玻两腔、钢化中空、夹胶中空或镀膜中空结构，表面还可能存在贴膜、灰尘、水迹和反射干扰。检测人员需要先确认设计结构，再布置测点、重复测量并核对层次，才能避免把局部异常或附加反射信号写入正式记录。

为什么已安装中空玻璃难以用卡尺测量

卡尺要求两个测量爪分别接触被测物两侧，适合边部裸露的单片玻璃或加工样品。中空玻璃安装后，边部通常藏在框槽内部，即使能接触到组件边缘，也只能获得整体厚度，难以分别确认第一片玻璃、空气层和第二片玻璃的配置。

工程质量复核往往需要回答更细的问题。例如，设计要求的是某种“玻璃片＋空气层＋玻璃片”组合，现场却只能看到透明或镀膜外观；又如同一立面存在不同规格，安装完成后标签已被移除。此时单侧反射测量的价值，是将多层结构拆分为若干厚度数据，再与设计、加工单和产品标识逐项核对。

现场检测前先做资料和环境检查

测量前应取得设计图、门窗表、幕墙分格图、玻璃加工单或进场验收资料，记录预期的玻璃结构。没有预期结构时，也可以开展测量，但结果只能作为现场识别数据，后续需要通过其他资料确认玻璃类别、强化状态和膜层信息。

现场应观察玻璃是否平整、是否存在明显弯曲、破损、起雾、贴膜、丝印或污染。中空玻璃边部附近通常有铝隔条、暖边间隔条、丁基胶和结构密封胶，测量位置过于靠边可能受到遮挡或反射干扰。推荐在玻璃可接近区域选择中心点及相互分开的代表性点位，避开边框、孔洞、夹具和明显缺陷。

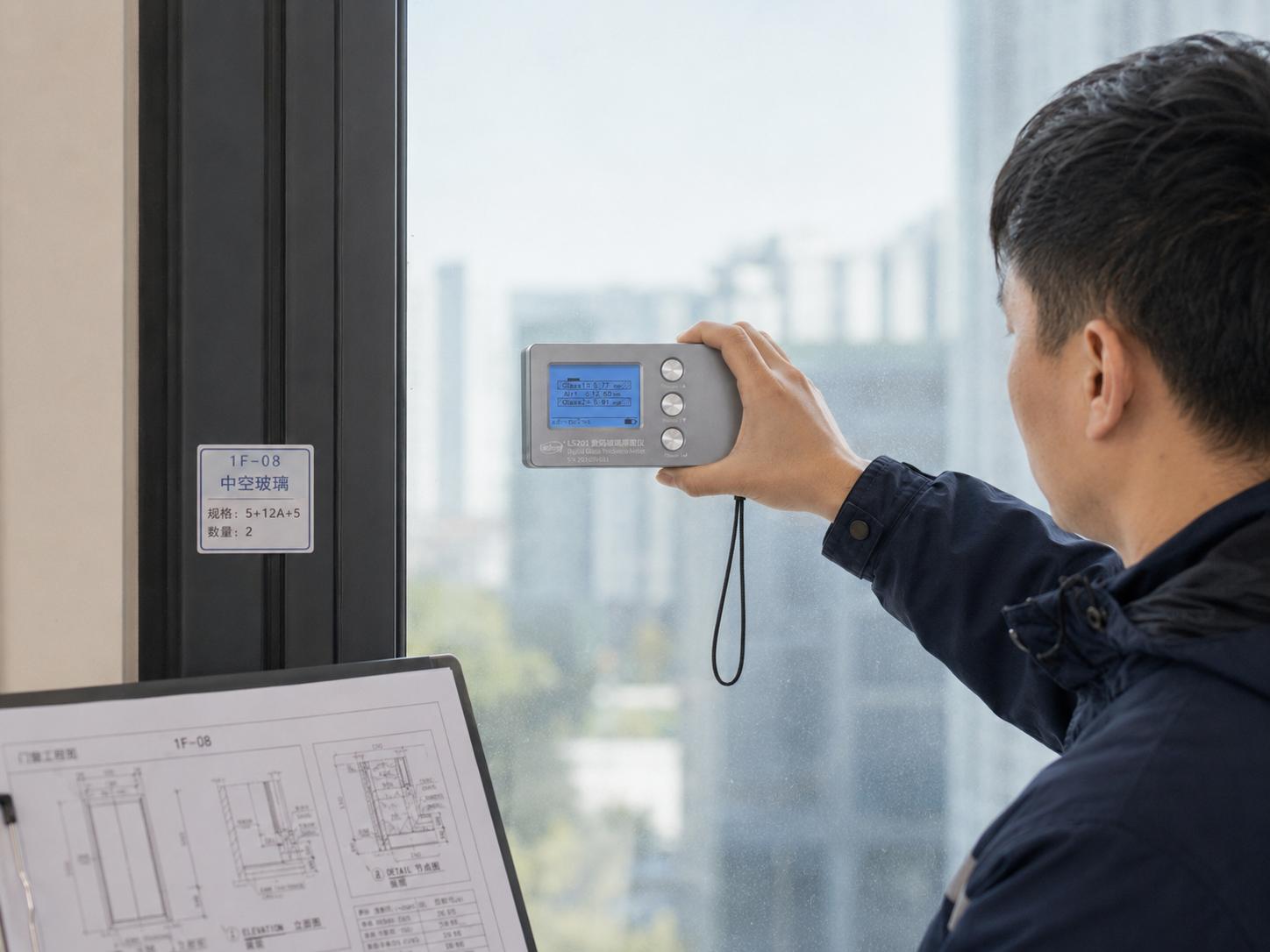

已安装中空玻璃现场测厚

便携式玻璃测厚仪的现场操作步骤

第一步：建立玻璃编号

按照楼栋、楼层、立面、轴线或门窗编号确定被测对象。大型幕墙不宜只写“东立面玻璃”，应记录到具体分格。门窗工程可按户号、房间、窗型和玻璃位置编号。编号应能够与设计图或现场照片对应。

第二步：清洁并检查测量表面

用不损伤玻璃的方式清除灰尘、水滴和松散污物。若表面存在保护膜、装饰膜或后贴隔热膜，应在记录中注明，因为附加层可能改变反射信号。玻璃明显潮湿时不宜直接测量，以免仪器贴合不稳定。

第三步：保持仪器与玻璃贴合

将测量面完整贴在玻璃表面，确保测量槽口被玻璃覆盖。手持时不要让仪器绕某一边缘翘起，也不要把测量位置压在胶缝、压条或局部凸起处。对高处或狭窄位置测量时，应先保证人员和仪器安全，不应为了取得读数强行伸入危险区域。

第四步：先用自动模式获取结构

林上LS201采用激光反射原理和数码显示，可从玻璃单侧测量多层结构。常规双玻单腔或反射界面清晰的玻璃，可以先通过自动模式读取各片玻璃和空气层数据。测量后应检查屏幕显示的层数是否与预期结构相符，而不是只核对总厚度是否接近。

第五步：重复测量并更换点位

同一点位至少进行重复测量，观察各层读数是否稳定。随后在同一块玻璃另一处代表性区域复测。若某次结果明显偏离其他读数，不宜直接取平均值掩盖异常，应检查贴合、表面状态、测点位置和模式设置。

第六步：复杂结构使用人工核对

镀膜、夹胶、中空夹胶或三玻两腔结构可能出现较多反射信号。LS201提供自动和人工测量模式，当自动模式显示的层数、排列或厚度明显不合理时，可根据已知结构切换人工方式复核。人工模式并不意味着可以任意选择接近设计值的信号，而是需要结合连续测点、结构资料和反射界面顺序判断。

不同结构的读数应如何理解

对于双玻单腔结构，测量结果应能够与“第一片玻璃—空气层—第二片玻璃”的顺序对应。如果仪器显示的层数增加，应检查是否存在膜层、贴膜或其他反射界面。如果层数减少，则要确认测量面是否贴合、后层反射是否过弱，以及实际结构是否与资料一致。

三玻两腔结构不宜只看三个玻璃厚度之和。两个空气层的配置同样属于结构核对内容。若某一个空气层读数异常，应更换测点验证，因为局部测量位置、仪器倾斜和反射识别都可能影响结果。多点结果持续一致且与资料不符时，才进入批次异常处理。

夹胶中空玻璃需要额外注意

夹胶中空玻璃同时包含玻璃片、夹胶中间层和空气层，是现场最容易误判的结构之一。单侧光学仪器通常能够测量玻璃片及空气层，但夹胶中间层不一定形成稳定、可量化的反射信号。因此，检测记录应明确写“实测玻璃片厚度”和“实测空气层厚度”，不要在没有方法依据时补写胶层厚度。

林上LS201适用于多种单片、中空和多层玻璃的单侧测量，但这并不改变夹胶层测量的技术边界。若项目必须核实中间膜厚度，应结合原材料记录、合片工艺文件、边部可见结构、样品截面或适用的专项检测方法，不应仅根据屏幕上出现的附加反射信号下结论。

常见异常读数及处理方式

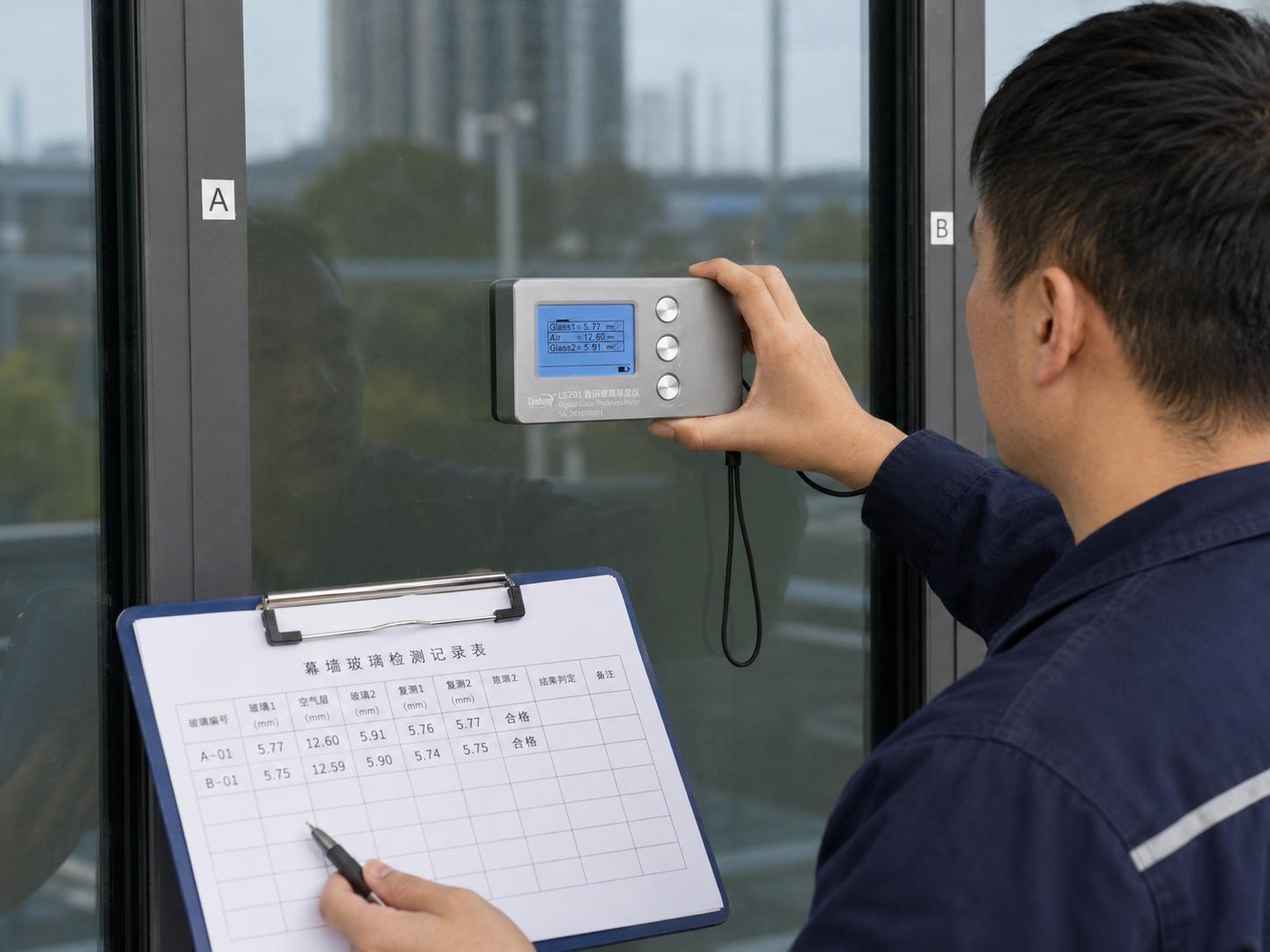

玻璃厚度复测与数据登记

测量结果如何进入工程质量流程

现场记录不应只有一张仪器屏幕照片。建议表格中设置工程位置、玻璃编号、设计结构、实测层次、各次读数、最终采用值、异常说明、操作人员、复核人员、仪器型号和计量状态。照片可以作为辅助证据，但应能看出测量对象和分格位置，避免多张照片无法对应具体玻璃。

抽样数量应根据合同、验收方案、产品标准和工程质量文件确定，不能凭仪器测量速度随意减少。若首轮抽检发现结构不符，应按项目程序扩大抽样或实施专项复查。对于同一批次、同一规格玻璃，重复出现相同偏差时，应联系加工单、发货记录和安装台账进行批次追溯。

现场厚度复核与标准检测的关系

中空玻璃产品质量可参考现行GB/T 11944及项目技术要求，建筑安全玻璃还涉及钢化、夹层和安全技术要求。便携式测厚仪能够验证厚度和部分层次信息，但不能检测中空玻璃露点、密封耐久、传热系数，也不能验证钢化玻璃碎片状态或夹层玻璃冲击性能。

2026年处于多项建筑玻璃标准衔接阶段，检测记录应写明项目采用的标准版本、合同日期和验收依据。对于2026年8月1日前后开展的项目，尤其要核对新旧标准的实施日期和合同约定，避免只引用标准编号而不说明版本。

现场应用的核心是可重复和可追溯

便携式玻璃测厚仪把原本需要接触边部或拆卸组件的厚度测量，转化为单侧快速复核，但快速并不等于可以省略质量控制。合理的流程应包括资料核对、测点选择、表面检查、重复测量、异常复测、记录审核和批次追溯。

林上LS201标称精度为±（0.1mm＋1%H），可测多层玻璃和空气层，适合用于幕墙、门窗和玻璃加工现场的结构复核。实际使用时，应在仪器量程和结构识别能力范围内操作，并把读数作为厚度检测数据，而不是直接写成整块玻璃或工程项目的合格结论。
