小型硬度计检测轻薄金属件：耦合方法、表面处理与复测要点

用小型硬度计测薄板、小型热处理件或质量较轻的金属零件时，最常见的问题不是仪器没有读数，而是连续测量都有数字，数据却忽高忽低。产生这种现象的主要原因往往是工件刚性不足。冲击体接触表面后，工件同时发生振动、弹跳或轻微位移，仪器采集到的回弹状态便不再只由材料硬度决定。

里氏法本身更适合具有一定质量和厚度的金属工件。对于轻薄部件，需要同时控制冲击能量、支撑方式、表面状态和测点位置。只把仪器垂直压在薄片上反复冲击，不能解决工件振动问题，反而可能得到一组看似接近、实际缺乏可比性的结果。

哪些工件属于轻薄件检测场景

常见对象包括薄钢板、金属垫片、小型冲压件、窄条状试片、薄壁套筒、尺寸较小的紧固件，以及经过渗碳、氮化或局部淬火的表面硬化部件。它们可能重量不大，也可能整体尺寸不小但局部测量区域很薄。判断能否直接检测，不能只看长度和宽度，还要观察测点下方是否有足够厚度与刚性支撑。

例如，一块面积较大的薄钢板放在工作台上，看起来很稳定，但冲击瞬间仍可能像弹簧片一样振动；一只小型轴套虽然壁厚不算很薄，如果内部悬空，同样容易产生弹性响应。此时应调整支撑方式，而不是连续更换测点碰运气。

林上LS252C小型里氏硬度计采用C型冲击装置，相比常规D型冲击装置冲击能量更小，适合质量较小、厚度较薄的金属部件以及表面硬化层。仪器采用一体式结构，探头与显示部分集成，现场定位时不需要另外摆放主机，适合质检台、维修工具箱和车间巡检使用。

根据该型号使用资料，C型冲击装置在工件质量达到1.5kg、厚度达到10mm时可按相应条件直接检测；工件不满足质量或厚度条件时，应牢固耦合到支撑物上，耦合后的工件厚度仍不宜小于1mm。这里的数值是具体冲击装置的使用条件，不宜套用到所有里氏硬度计，实际检测还应核对现行说明书、工件形状和表面状态。

耦合前先选择质量较大、表面平整且不易振动的铁块作为支撑体。清除铁块和工件背面的颗粒、锈斑与毛刺，否则局部凸点会使工件悬空。随后在接触面涂少量黄油，将工件压在大铁块上并轻微推压，使黄油铺成较薄、连续的介质层。

合格的耦合状态应表现为工件与支撑体紧密贴合，手指推动时没有明显滑移，轻压边缘时不会翘动。黄油过多会形成较厚软层，过少又可能留下空气间隙。对于弯曲薄片、带加强筋零件或背面不平的冲压件，即使使用黄油也未必能形成稳定耦合，应改选平整区域、制作专用支撑夹具，或采用其他适合小试样的硬度方法。

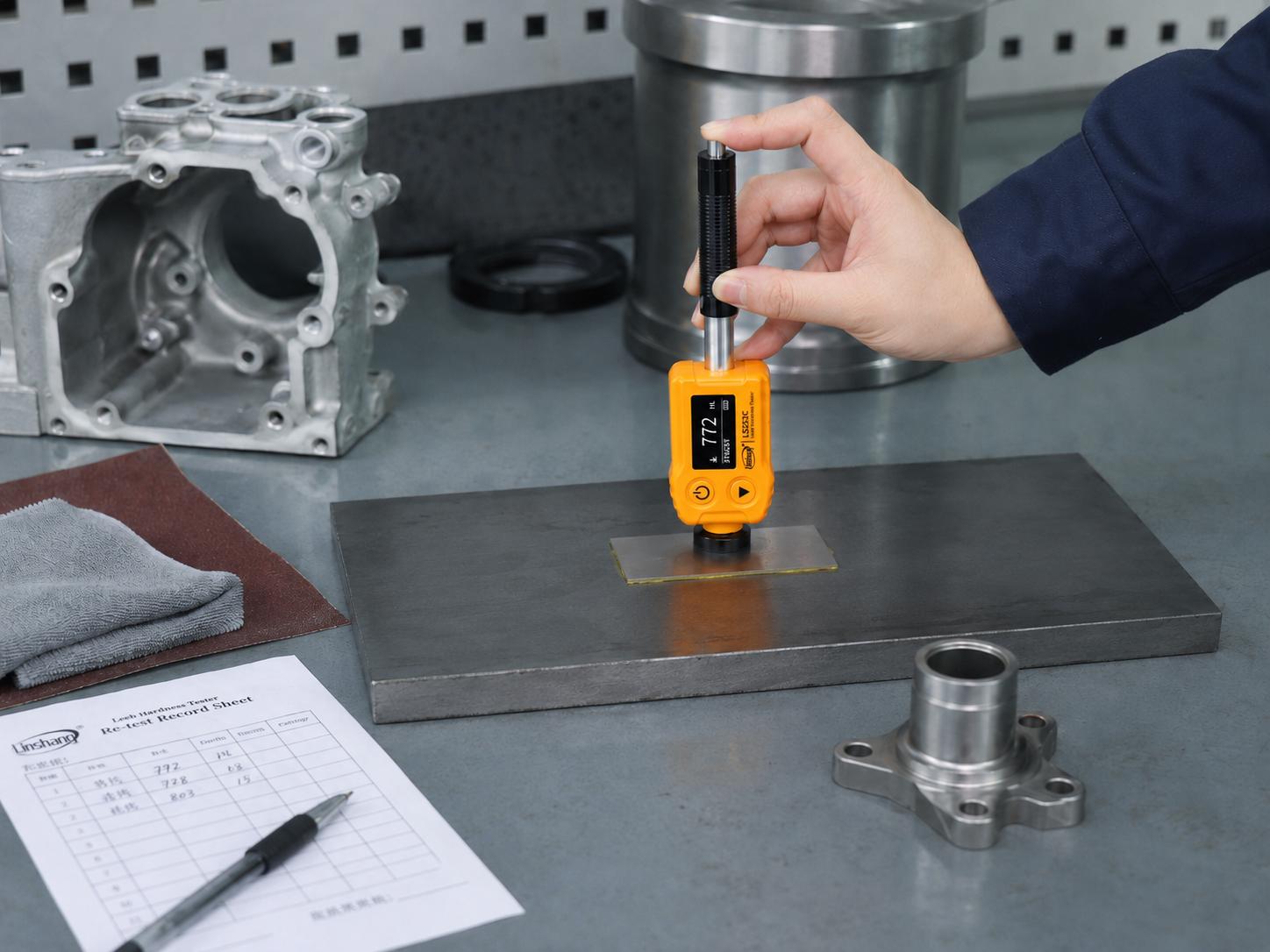

薄钢片耦合硬度测量

测点表面应清洁、稳定，没有松散氧化皮、厚油膜和明显毛刺。若加工纹较粗，可进行适度打磨，使冲击装置稳定贴合。打磨方向尽量均匀，并避免在同一小区域反复去除材料。对于表面硬化层，过度打磨可能改变真正需要检测的表面状态；对于薄件，局部磨薄还会进一步降低刚性。

不同表面区域的数据也不宜混合。冲压圆角、剪切边、焊缝附近、热影响区和大面积平面可能具有不同组织或残余应力。检测前应明确是评估母材、表面硬化层还是局部加工区，再分别设置测点和记录。

林上LS252C内置方向传感器，可根据不同冲击方向进行补偿，适合在水平面、侧面或其他角度测量。但方向补偿解决的是冲击方向变化带来的计算问题，不能修正探头倾斜、工件滑动或支承环悬空。测量时应让冲击方向尽量垂直于局部表面，双手保持仪器稳定，再释放冲击体。

曲面小件尤其要注意接触状态。如果支承环只有一侧接触工件，释放瞬间仪器可能发生摆动。可根据曲率使用适合的支承方式，或选择较平整的端面。测点之间以及测点与边缘之间要留出足够距离，避免相邻压痕和边缘效应互相干扰。

每个测量区域应进行多点检测，记录原始里氏值、换算值和离散情况。出现异常读数时，不要直接删除后重新取一个“好看”的数字，而应注明异常原因、调整过程和复测位置。批量检验还应统一支撑铁块、黄油用量、测点数量和表面处理方法，避免不同人员各自采用不同操作习惯。

林上LS252C能够减少轻薄件测量中的冲击干扰，并通过双线圈技术和方向传感器改善重复测量的一致性。但轻薄件能否得到可用结果，仍取决于工件耦合、表面状态和测点管理。涉及正式合格判定时，应根据图纸或检验文件规定的硬度方法复验，并核对仪器计量状态和现行标准要求。
