林上LS215智能超声波测厚仪在石化、船舶与电力巡检中的应用方案

智能超声波测厚仪在石油化工、船舶、电力和制造现场承担的任务，并不是简单读取一个厚度数字。管道弯头可能因介质冲刷形成局部减薄，船体钢板可能在积水区出现点蚀，锅炉和高温管件可能带有氧化皮，批量加工件则需要判断不同位置和不同批次之间是否均匀。只有把测点、材料、探头和历史记录放在同一流程中，厚度数据才具有管理价值。

现场经常遇到这样的情况：本次读数比上次低，但操作人员无法确认是否测在同一个位置；某个测点数值异常，却没有保留表面状态和复测记录；一批零件计算了平均厚度，却遗漏了局部最小值。智能记录和导出功能可以减少信息断点，但前提是企业先建立清晰的检测对象、测点编号和异常处理规则。

石油化工管道应围绕腐蚀机理布置测点

石油化工装置中的直管段、弯头、三通、变径、低点、排凝位置、介质入口和焊缝邻近区域，其腐蚀风险通常不同。若只在容易接触的平整位置随机测量，得到的数据可能无法反映冲刷、积液或局部腐蚀。测点布置应结合管线编号、介质流向、温度、压力、腐蚀历史和检修记录确定。

每个固定测点应有可复现的位置标识。可以采用测厚点位图、设备展开图、周向钟点位置和距焊缝距离进行描述。复测时，操作人员应尽量在相同区域完成表面处理和耦合。若原测点表面已发生明显变化，应保留新旧点位关系，不能直接把两个不同位置的数据用于计算腐蚀速率。

对于带防腐涂层的管道，是否需要去除涂层取决于仪器模式、探头条件、涂层厚度和检测程序。穿透涂层功能通常基于特定回波识别方式，并不适用于所有厚涂层、橡胶衬里、玻璃鳞片层和多层复合结构。出现低值时，应通过邻近点、清除局部松散层或其他方法复核。

船舶测厚要重视区域网格和局部最低值

船体外板、甲板、舱壁、压载舱和货舱长期受到海水、盐雾、积水及机械损伤影响。大面积钢板可能整体厚度变化不明显，但焊缝附近、排水不良位置和涂层破损区会出现集中腐蚀。检测人员应按照区域网格和结构构件编号记录数据，避免只选取表面状况较好的点位。

在船体维修或内部预检中，智能超声波测厚仪适合进行快速筛查和异常区域加密测量。统计平均值可以观察一个区域的整体趋势，最小值则更能提示局部风险。若最低读数与周围点差异较大，应清理表面、改变探头方向并在小范围内增加测点，判断是点蚀、曲率、耦合还是回波识别造成。

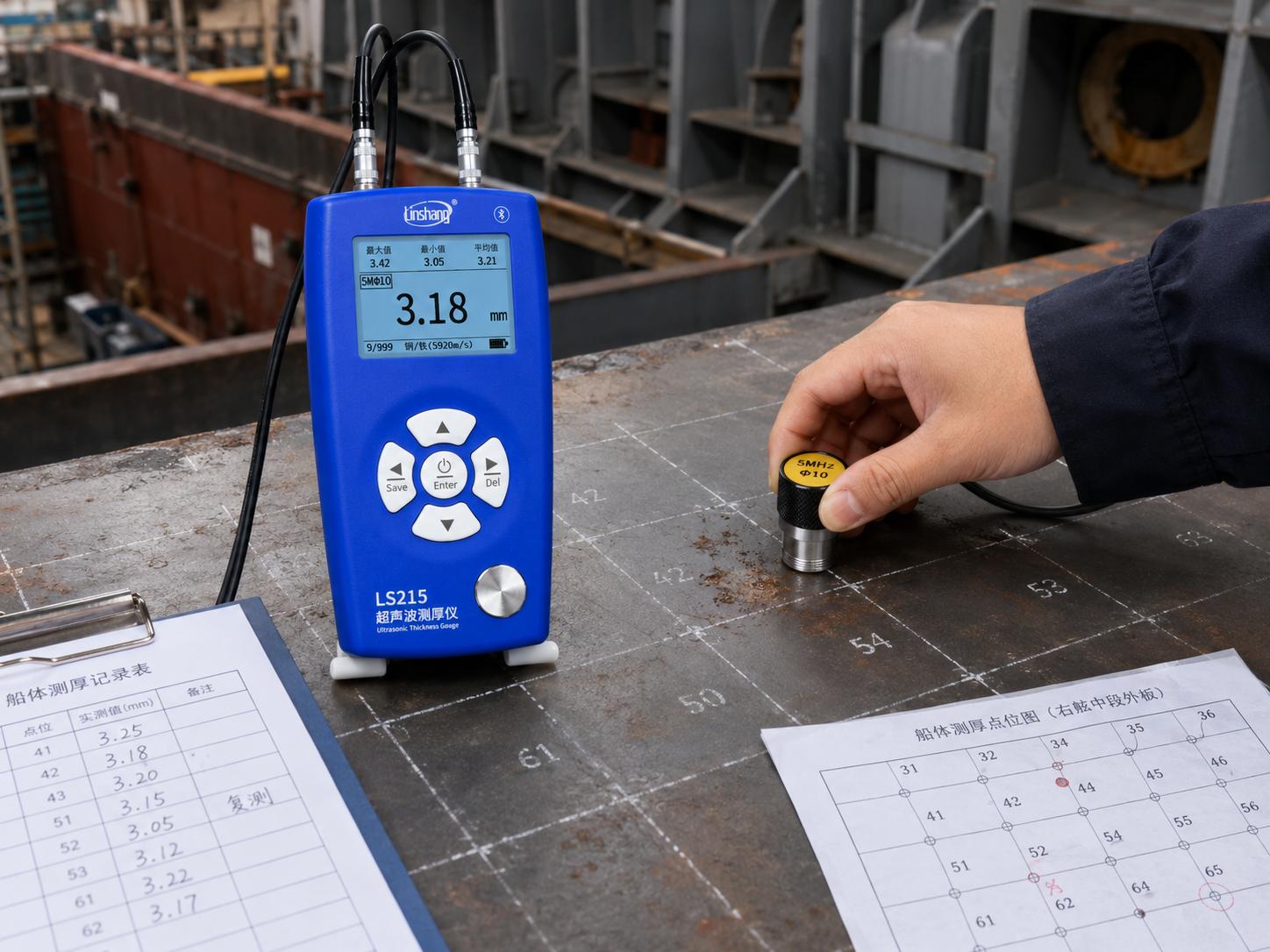

船体钢板区域化超声波测厚

电力设备巡检需区分常温和高温工况

电力行业常见检测对象包括锅炉管、蒸汽管道、弯管、烟道构件、容器壳体和检修备件。常温停机检测相对容易控制表面和耦合，高温在线或短时接触测量则需要考虑材料声速随温度变化、探头受热、耦合剂挥发和氧化皮状态。

高温测量不宜追求长时间压紧探头来获得稳定数字。更合理的方式是预先规定探头接触时间、测点顺序、冷却间隔和复测条件，并使用适用于相应温度的探头及耦合介质。若工艺允许，关键低值点应在降温后复测，避免把温度和表面因素引起的变化直接解释为真实减薄。

锅炉受热面和部分热加工材料还可能存在组织变化、表面氧化和局部弯曲。遇到回波不稳定时，需要判断普通探头是否适用，而不是连续增加耦合剂或不断移动探头。必要时应选用不同频率或晶片尺寸的探头，并结合其他无损检测手段确认。

制造企业更需要批次统计和工艺反馈

金属板材、机加工壳体、冲压件、铸造件和管件的厚度检测，通常发生在来料、加工过程、成品复核和客诉复查环节。来料检验关注供应批次是否偏离采购技术要求；加工过程关注余量和壁厚均匀性；成品检验则要按照图纸测点和公差进行判定。

单个平均值不能代表整批产品都满足要求。比较稳妥的记录方式是保存工件编号、测点、原始读数、最大值、最小值、平均值和异常说明。若某批次出现整体偏薄，应反馈采购或前道工艺；若只有特定位置偏薄，则应检查刀具路径、装夹、冲压拉伸或铸造收缩等因素。

从现场读数到可追溯数据需要五个步骤

第一步是确认检测任务。操作人员要知道测量用于日常筛查、过程控制、维修复查还是正式检验。不同用途对应不同的人员资格、抽样数量、记录深度和审批要求。日常巡检可以快速发现变化，但涉及安全评估和正式报告时，需要执行更完整的检测程序。

第二步是确认材料和声速。材料牌号明确时，可以使用经过验证的声速；材料不明、温度变化明显或公差较严时，应使用同材质已知厚度样件进行校核。声速来源应写入记录，不应只在仪器中选择一个材料名称后省略说明。

第三步是处理表面和完成基准调校。松散锈层、焊渣、厚油污和粗糙氧化皮会影响耦合。清理范围应足以让探头稳定接触，但不能破坏设备表面或掩盖原始状态。开始检测前使用标准块检查仪器和探头，长时间连续工作或更换探头后应再次核查。

第四步是在规定测点进行多次测量。探头应保持稳定，曲面测量要注意探头分割面方向。读数跳变时，应先检查耦合和回波，而不是只挑选看起来正常的数字。低值点需要邻近加密测量，并保留首次异常读数和复测结果。

第五步是将数据与对象绑定。导出的数据至少应关联设备或工件编号、测点、时间、人员、材料、探头和校准状态。只有厚度数字而没有对象信息，即使文件保存完整，也很难在下次检修或质量争议中使用。

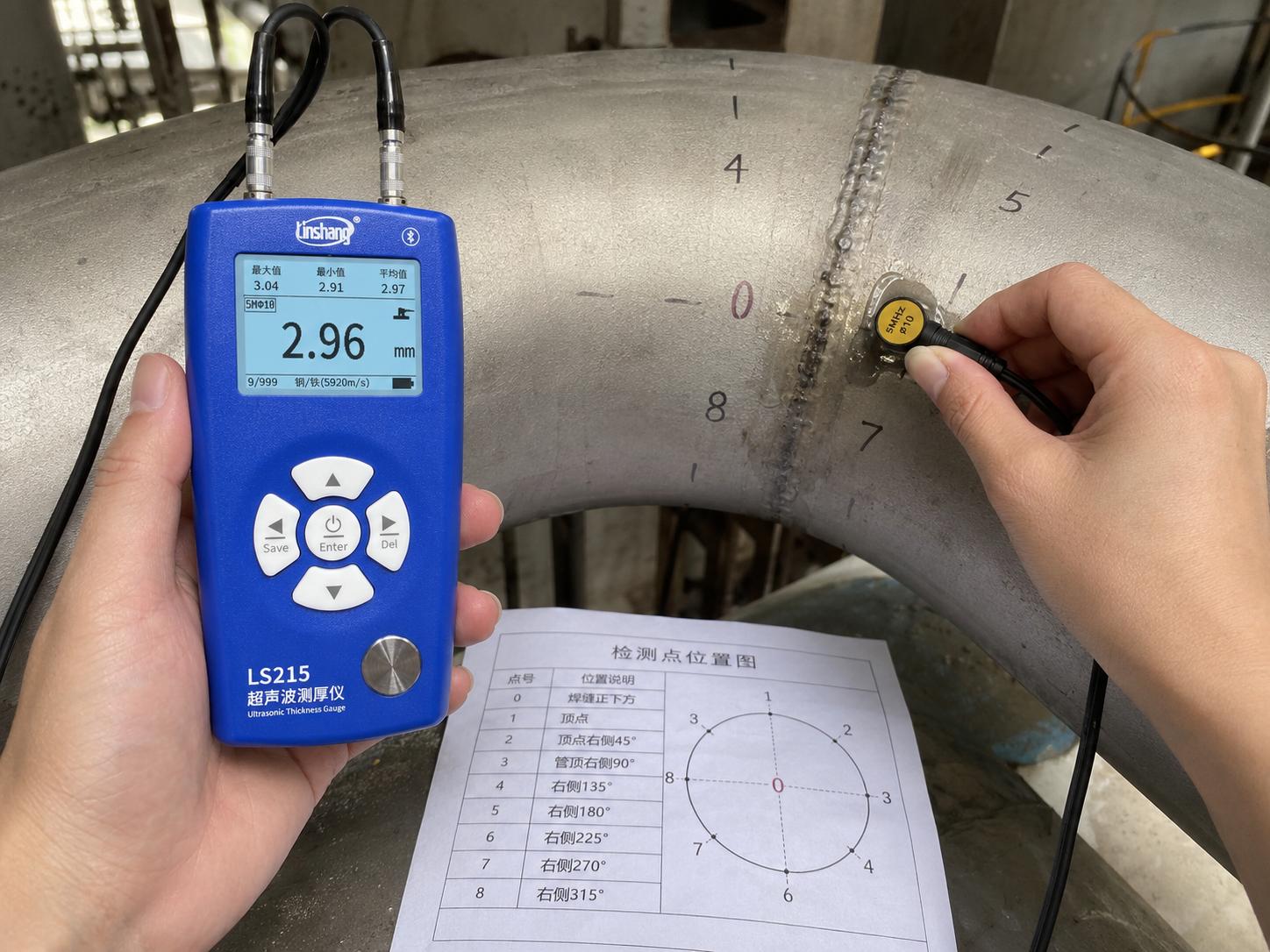

工业管道测厚数据记录与质量追溯

林上LS215在数据闭环中的配置价值

林上LS215内置统计和数据存储功能，可以保存999条测试数据，并在统计模式下显示最大值、最小值和平均值。用于区域扫描、批量工件或同一设备多个测点时，这些信息能够帮助操作人员及时发现离散值。但对腐蚀设备而言，平均值只能作为辅助，局部最低值及其位置仍应单独记录。

仪器可连接手机APP和PC软件。现场人员可以利用APP按任务建立记录，检测结束后再通过PC端整理和导出。更规范的做法是预先制定文件命名规则，例如将装置、设备编号、日期和检测轮次写入文件名，避免产生大量无法识别的默认文件。

林上LS215还可以根据材料设置声速，并通过不同探头适应常规工件、小曲面、粗晶材料或高温表面。这些配置提高了任务覆盖能力，但不代表同一主机搭配任意探头后即可直接用于全部对象。正式投入前，应在代表性样件上验证回波质量、重复性和操作方法。

异常数据的处理比数据数量更重要

当读数明显低于历史数据或周边测点时，应先检查测点是否一致、表面是否清理、声速是否正确、探头是否磨损以及耦合是否稳定。确认操作条件后，再在异常点周围进行加密测量。若低值能够稳定复现，应按照企业设备管理或不合格品程序升级处理。

当读数异常偏高时，也不能简单视为安全余量增加。探头未完全贴合、声速设置偏高、回波选择错误或多层结构反射都可能造成高值。现场记录应保留异常现象，而不是只保存最终选中的数字。

对于无法获得稳定读数的区域，应记录“无法测量”及原因，例如表面曲率过大、粗晶衰减严重、结构不平行或空间受限。没有读数并不等同于没有问题，必要时应调整探头、改变检测方法或安排进一步检查。

应用方案的核心是形成可复测的检测链

智能超声波测厚仪的价值体现在检测速度、数据记录和任务管理上。林上LS215可以作为石化设备巡检、船体内部预检、电力检修及制造过程抽检的现场配置，但每个行业都应建立自己的测点规则、声速确认方式、探头选择标准和异常复测程序。

厚度数据进入设备台账或质量档案后，应保留原始记录、导出文件、点位图、复测意见和审核信息。涉及设备安全、维修决策或正式质量判定时，还需结合现行标准、设计资料、腐蚀机理、抽样方案和专业人员判断。仪器记录的是测点状态，完整结论来自规范化的检测与管理过程。
