陶瓷超声波测厚仪用于陶瓷板、陶瓷管和耐磨陶瓷衬里的检测方案

陶瓷超声波测厚仪主要用于无法接触工件背面的厚度检测，例如已经粘接安装的耐磨陶瓷衬板、封闭式陶瓷管件、设备内部陶瓷衬里和形状复杂的工程陶瓷零件。与卡尺、千分尺相比，超声测厚只需要在一侧放置探头，适合生产抽检、安装验收、维修巡检和服役磨损复查。但陶瓷材料的声速、衰减和界面反射情况差异较大，检测方案需要围绕具体工件设计，不能把不同陶瓷制品套入同一组参数。

陶瓷板生产检验关注厚度均匀性

陶瓷板和耐磨陶瓷衬片通常经历原料配制、成型、干燥、烧结、磨削或表面处理等工序。烧结收缩、模具填充、压制密度和后续磨削都可能造成厚度变化。规则板材在未安装前可以使用机械量具检测边缘和可接触位置，但机械量具难以覆盖板材中部，也无法在粘接到设备后继续测量。

使用超声方法时，测点应覆盖板材中心、四周和工艺上容易产生厚度变化的位置。若产品规格较大，可按网格布点；若陶瓷板用于耐磨衬里，还应标记安装方向和预计物料冲刷方向。批量抽检不能只记录平均值，还应关注最小值、最大值和局部变化，避免少数偏薄位置被平均值掩盖。

陶瓷管检测要处理好曲率与探头方向

陶瓷管、陶瓷弯头和陶瓷套筒的测量难点主要来自曲面。探头底面为平面时，与小直径管材的实际接触区域有限，耦合剂容易在两侧形成较厚液层，导致读数不稳定。管径越小、壁厚越薄，这种影响越明显。测量前应确认探头接触面是否适合管径，并在同一测点改变探头方向进行对比。

对直管可沿轴向和周向布置测点，检测是否存在偏心或局部壁厚差异。弯头和异形管件受到成型及磨损方向影响，外弧、内弧和两侧位置应分别测量。用于输送颗粒物料的陶瓷管路，弯头外弧和物料冲击区往往更值得持续跟踪，不能用远离冲刷区的单个数值代表整件管道。

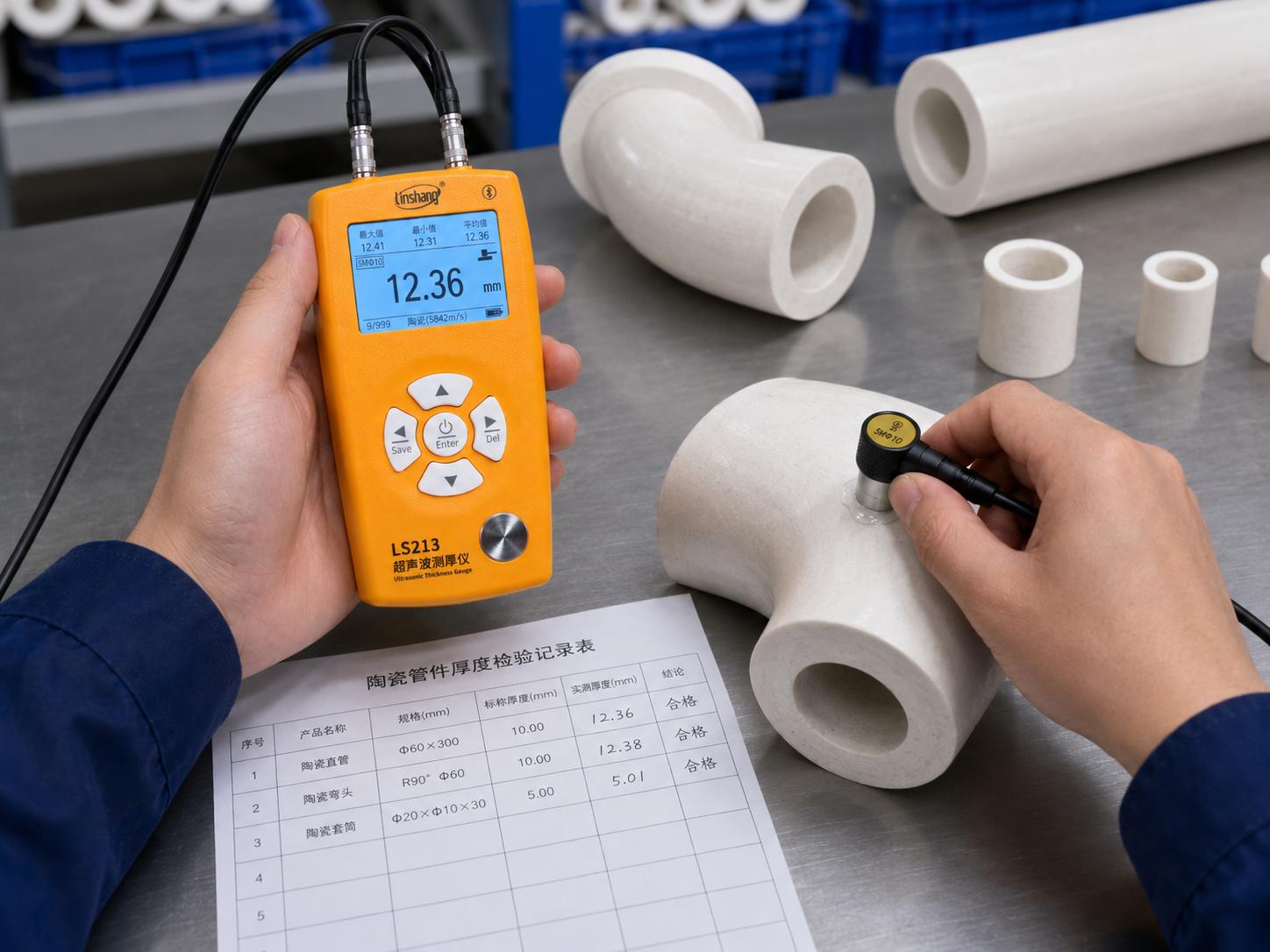

陶瓷管曲面超声测厚操作

耐磨陶瓷衬里检测需要区分陶瓷层和背后结构

耐磨陶瓷衬里常通过胶粘、焊接、嵌装或组合方式固定在钢制设备上。超声波从陶瓷表面进入后，可能在陶瓷与胶层界面、陶瓷与空气间隙、胶层与钢板界面以及钢板背面产生反射。如果使用普通单层测厚模式，仪器通常需要识别陶瓷层对应的有效背壁回波。界面复杂、胶层厚度变化或局部脱粘时，读数可能出现跳变。

因此，测量前应使用结构明确的代表性样件确认回波对应关系。对于已经安装的衬里，超声厚度读数可以用于陶瓷层剩余厚度的过程监测，但不能仅凭读数判断胶层厚度或脱粘面积。怀疑存在空鼓、脱粘或内部裂纹时，应结合敲击、红外、超声成像或项目规定的其他检测手段进行复核。

陶瓷材料为什么需要用已知厚度校准声速

超声测厚仪根据传播时间和材料声速计算厚度。若设置声速比真实声速高，显示厚度通常会相应偏大；若设置声速偏低，显示结果会偏小。陶瓷配方、纯度、孔隙率、晶粒和烧结致密程度都会影响超声传播特性，内置声速值只能作为初始参考。

较可靠的做法是选择与被测产品材质、工艺状态一致的样件，通过可溯源量具确定其真实厚度，再由仪器根据已知厚度反求声速。同一生产批次可以建立声速参数，但换配方、换烧结制度、换供应商或出现明显组织变化时，应重新验证。对于服役后的耐磨陶瓷，若表面磨损严重且内部可能存在裂纹，也不宜直接沿用新件参数下结论。

高灵敏双晶探头在陶瓷测量中的作用

陶瓷内部容易产生散射和杂波，特别是组织不均匀、晶粒较粗或表面状态较差的制品。高灵敏度探头有利于接收较弱的背壁信号，双晶结构则通过独立的发射与接收晶片完成脉冲回波测量。它可以改善部分现场的测量稳定性，但并不能消除所有材料衰减、曲率和多层界面影响。

在实际配置中，林上LS213采用高灵敏度双晶探头，并支持根据已知厚度设置材料声速，适合用于陶瓷样件适用性验证。对于平面陶瓷板，可先采用常规探头完成多点重复测试；对于小尺寸陶瓷管、窄边或复杂零件，应根据有效接触面积评估更小探头。林上不同探头配置为多类工件提供了选择，但最终探头组合仍应由实际样件读数决定。

生产抽检不能省略测点编号和复测规则

检测人员应在工艺卡或测点图上标明测量位置。陶瓷板可以采用网格编号，陶瓷管可以用轴向距离加周向角度表示，设备衬里则可用区域编号、衬片编号和冲刷方向表示。每个测点宜重复测量，并规定稳定读数的接受原则。出现孤立低值、连续跳变或与相邻位置差异过大时，应立即进入复测程序。

复测时先清理表面，重新添加适量耦合剂，检查探头是否垂直，再改变探头方向或更换相邻位置。若多次结果仍不稳定，应检查材料是否存在裂纹、孔隙、界面或几何结构影响。对接近图纸下限或企业预警值的数据，应由质量人员审核，不宜由操作人员根据单次显示结果直接判废。

数据导出让磨损评估从单次读数变成趋势管理

服役中的耐磨陶瓷是否需要检修，通常不能只看本次厚度。更有价值的是将本次数据与安装初始值、上次巡检值和运行时长进行比较。记录中应包含设备编号、测点位置、陶瓷材质、初始厚度、当前厚度、声速参数、探头类型、表面状态及复测说明。

林上LS213具备测量记录存储能力，可连接手机APP进行数据管理，也可以通过PC软件导出测量记录。批量检测时，可把导出数据与工件批次、质量检验单或设备巡检台账关联。林上的数据功能解决的是记录效率和追溯问题，最终质量判断仍应由图纸公差、现行标准、企业检验规则和计量状态共同确定。

应用边界与质量提醒

陶瓷超声波测厚仪适用于能够传播超声波、表面可耦合并可获得稳定背壁回波的工件。对于多孔、疏松、严重开裂、背面不规则或层间结构复杂的陶瓷，可能无法稳定测量。普通测厚结果也不能直接替代裂纹检测、孔隙率检测、结合强度试验和脱粘检测。

用于出厂检验、安装验收或维修决策前，应核对GB/T 11344、ISO 16809、JJF 1126以及产品对应标准和企业技术文件的现行版本。把样件验证、声速校准、测点布置、异常复测和数据留档纳入统一作业文件，才能使单面无损测厚真正服务于陶瓷生产与设备磨损管理。
