薄壁件测厚现场方法：薄板、薄壁管与冲压件如何稳定取值

薄壁件测厚最常见的问题不是仪器没有显示结果，而是同一位置连续测量时数字变化较大，换一个操作人员后结果又出现差异。金属薄板、薄壁管、冲压件和精密壳体虽然都属于厚度检测对象，但探头接触状态、测点曲率、材料声速和底面平行度并不相同。要获得可复核的数据，现场人员需要把测量步骤固定下来，而不是只依赖个人手感。

薄壁件测厚前先确认三个基础条件

第一个条件是材料能够传播超声波，并能形成可识别的底面回波。致密钢材、铝合金、铜合金、玻璃、陶瓷和部分工程塑料通常可以尝试使用超声方法，但多孔塑料、发泡材料、夹芯结构、明显分层材料或粗大晶粒材料可能产生较强衰减和杂波。能显示数字不代表回波一定可靠，应结合稳定性和代表性样件判断。

第二个条件是被测面与背面之间具有可以解释的几何关系。超声测厚通常按声波从表面传播至底面并返回的时间计算厚度。若工件为楔形、背面有台阶、局部凹坑或两面明显不平行，仪器显示的可能是声束路径上的局部距离，而不一定对应图纸定义的垂直厚度。

第三个条件是测量表面能够让探头稳定耦合。薄壁件表面的油污、松散氧化物、焊渣、厚重漆层、刀纹和冲压拉伤都会影响声波进入工件。测区清洁不等于必须进行大面积打磨，而是要在不改变工件真实厚度的前提下，去除会造成探头悬空或耦合不连续的物质。

不同薄壁结构的测点布置方法

测点布置应由工艺风险决定，而不是平均分布几个位置就结束。汽车冲压件的圆角和拉深侧壁往往比平坦法兰区更需要关注；薄壁管在弯曲、扩口或缩口后，外弧和内弧的厚度变化可能不同；航空壳体的开孔附近、加强结构过渡区和局部机加工区域也应单独编号。

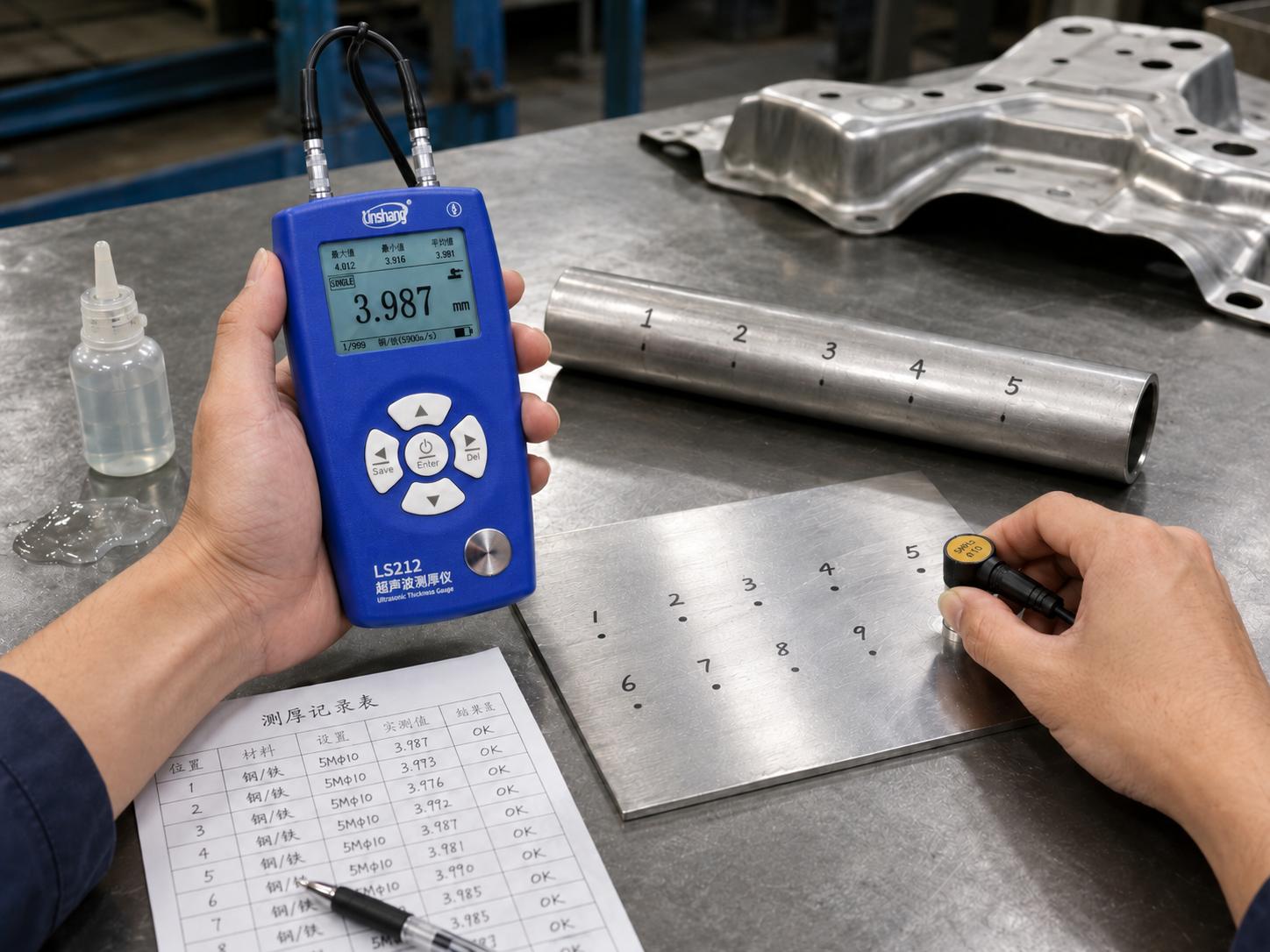

薄板薄壁管与冲压件厚度检测

声速设置是薄壁件测量的核心步骤

超声波测厚结果通常可理解为声速与传播时间共同计算得到的厚度。仪器内部材料声速只能作为常见材料的初始参考。同样是不锈钢，不同成分、加工状态和温度也可能带来差异；工程塑料还可能受到配方、填料、结晶度和纤维方向影响。直接选择一个接近的材料名称后立即批量检测，容易形成整批一致偏高或偏低的系统误差。

更可靠的方法是准备与被测件同材质、同热处理或同成型状态的代表性样件，并用千分尺、精密卡规或其他适用方法获得已知厚度。随后通过已知厚度反校声速，再测量样件的多个位置，检查偏差是否满足企业检验要求。换材料、换供应批次或发生明显温度变化后，应重新核查声速。

林上LS212内置多种常见材料声速，也支持自定义保存声速，可用于减少频繁手工输入造成的错误。但保存的声速应注明对应材料、批次和验证日期，不能只用“铝”“钢”或“塑料”这样的宽泛名称。对于材料状态差异较大的生产线，建议把声速参数纳入作业指导书。

探头选择不能只看频率高低

探头选择应综合考虑厚度、衰减、曲率和测量区域。公开技术参数中，LS212可配置标准探头、微径探头、粗晶探头和高温探头。标准探头适合相对平整的常规工件；微径探头接触区域较小，更适合窄边、小零件和部分小曲面；粗晶探头面向衰减较强或组织较粗的材料；高温探头用于表面温度超过常规探头适用范围的工件。

双晶探头的发射和接收晶片相对独立，可减轻部分初始脉冲和杂波影响，但双晶结构并不能自动解决全部薄壁问题。当薄壁回波与探头近表面响应接近时，仍需要合适的探头频率、延迟特性和仪器算法。对接近测量下限的材料，必须通过实际样件确认，而不能只依据宣传参数。

耦合剂和探头压力如何控制

耦合剂的作用是排除探头与工件之间的空气，使超声波进入材料。用量过少时容易出现回波中断；用量过多时，探头可能在曲面上滑动，操作人员也更难保持方向。薄板和塑料薄壳刚性较低，探头压力过大可能使工件局部变形，因此应使用稳定但不过度的接触力。

同一批测量应尽量使用相同类型的耦合剂和相近操作方式。测量高温件时，还要确认耦合剂温度范围，并控制探头接触时间。工件从热处理、焊接或烘烤工序出来后，材料声速和探头状态都可能随温度变化，不能直接沿用室温条件下的参数。

读数稳定后再记录

探头放置后，应观察连续数次读数是否稳定，并轻微调整方向确认回波响应。薄壁管测量时，探头分割面方向需要与管轴保持规定关系；若方向旋转后读数变化明显，应检查曲率、接触面积和测点位置。冲压圆角区则要避免探头一部分落在平面、一部分落在曲面上。

现场记录不建议只保留一个经过挑选的数值。同一位置可以连续读取三次或按内部规程设置次数，同时保存最大值、最小值和差值。若差值超过内部重复性要求，应先查找原因后重测，而不是直接计算平均值掩盖异常。林上LS212设置有统计测量和数据存储功能，可用于整理多次读数，但异常数据是否剔除仍需有明确规则。

临界结果要启动复测

测量结果接近图纸上限或下限时，应视为临界数据。此时可清洁测点、重新耦合、改变探头方向并由另一名人员复核。如果工件两面可接近，可使用千分尺或卡规交叉验证；如果测区复杂，可选取同工艺样件进行截面验证。不能因为仪器分辨率显示到三位小数，就忽略示值误差和测量不确定度。

GB/T 11344—2021可作为超声测厚方法的重要参考，实际检测还应遵循产品图纸、抽样方案和企业作业文件。仪器计量状态、探头磨损、标准块核查和声速验证记录应同步保存。涉及出厂放行或关键结构时，应明确谁有权限复测、谁负责最终判定。

形成可以复现的作业流程

一套稳定流程可以概括为：确认材料和测点，检查计量状态，核查标准块，清洁表面，选择探头，设定或反校声速，涂布适量耦合剂，保持探头方向，读取多次稳定结果，记录原始数据，对临界值和异常值复测，最后按图纸和检验规程判定。

薄壁件测厚的可靠性来自每一个步骤都能被下一名操作人员复现。量程和分辨率只是配置起点，真正影响现场结果的是探头与工件是否匹配、声速是否经过验证、异常值是否得到复核，以及数据能否追溯到具体工件和测量条件。
