微小区域超声波测厚仪用于小口径管件局部腐蚀减薄检测
微小区域超声波测厚仪适合从管件外侧对小口径直管、弯头、三通、接头和阀体连接部位进行单面厚度检测。它的主要价值不是替代完整的管道安全评价,而是在普通探头难以贴合的位置建立可重复的测点,为局部腐蚀、冲刷减薄和维修前复查提供基础数据。
小口径管件的减薄往往不是均匀发生。介质改变流向的位置、弯头外弧、三通支管附近、阀门前后和低点积液区,都可能出现与直管段不同的腐蚀或冲刷状态。若只在容易放置探头的平整位置测量,检测结果可能无法反映真正的风险区域。
小口径管件为什么比普通钢板更难测
钢板测厚时,探头通常能够完整贴合在较大的平面上,声束方向相对稳定。小管外表面是凸曲面,探头与管壁的接触区域会随着管径减小而缩小。探头稍微倾斜,超声波传播路径和底面回波强度就可能发生变化,表现为读数跳动、偶尔无读数或同一点不同方向结果不一致。
管件上的焊缝余高、打磨痕迹、涂层、锈蚀和编号标记也会影响接触。检测人员有时为了让仪器显示数字,会增加耦合剂或用力按压探头,但过厚的耦合层和不稳定的手部压力反而可能降低重复性。可靠的检测应把测点位置、探头方向和表面状态固定下来。
| 管件位置 | 可能的减薄原因 | 测点布置建议 |
|---|---|---|
| 弯头外弧与内弧 | 流速变化、冲刷或沉积差异 | 沿弧线分区布点,异常区域加密复测 |
| 三通交汇区域 | 流向改变、湍流和局部应力集中 | 支管根部及上下游分别设置测点 |
| 阀门前后短管 | 节流、汽蚀或介质扰动 | 结合流向在前后不同距离布点 |
| 低点、排凝附近 | 积液、沉积物和介质腐蚀 | 记录周向方位,重点测量底部区域 |
| 焊缝邻近母材 | 结构过渡、表面状态和局部腐蚀 | 避开焊缝余高,在邻近母材平行复测 |
先建立风险点位,再安排仪器测量
局部腐蚀检测不宜从随手找位置开始。较稳妥的做法是先查看管线图、设备编号、介质流向和历史维修记录,确定可能发生冲刷、积液、外腐蚀或保温层下腐蚀的位置。对已经有历史数据的管件,应尽量沿用原测点,避免测点偏移造成虚假的厚度变化。
测点可以通过周向方位和轴向距离描述。例如以管件焊口或法兰为基准,记录测点距离,并用钟点方位表示圆周位置。对于直径较小、无法粘贴大型标识的管件,可配合现场照片、简图或可移除标记保存位置。下一周期只有回到同一区域,厚度变化才具有趋势比较意义。
微径探头如何进入受限测量位置
普通探头在小管表面容易出现两侧悬空,窄小区域还可能受到邻近结构干涉。微径探头的有效接触区域和外形尺寸更小,更容易落在弯头局部、阀体边缘或小型接头的目标位置。选择时应同时确认探头本体能否进入空间,以及有效声束是否完整落在待测面内。
最小测量区域并不能简单理解为最小管径。标注φ6 mm测量区域,说明探头适合更小的局部检测面,但小管能否稳定测量还与管径、壁厚、曲率半径、材料和探头方向有关。对于接近适用边界的管件,应使用代表性样件进行验证,并把可接受的重复性写入内部作业要求。

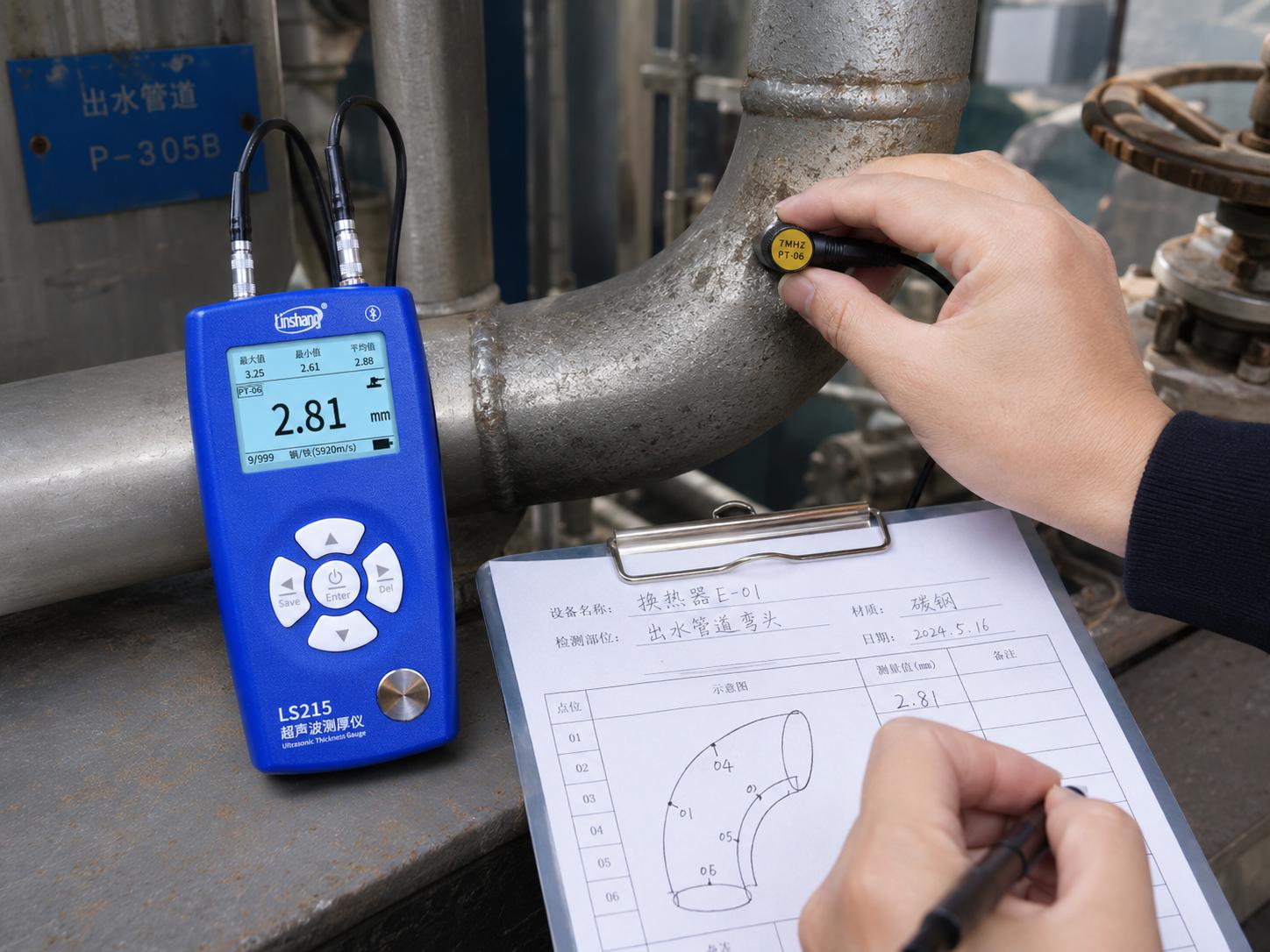

微径探头检测小口径弯管局部壁厚
小口径管件测厚的现场操作顺序
确认材质与名义厚度
测量前应核对管件材质、规格、设计厚度和可能存在的涂层。碳钢、不锈钢、铝合金和塑料的声速不同,即使名称相同,组织状态和温度变化也可能带来偏差。现场无法确认材质时,不宜仅凭外观选择声速并直接用于腐蚀评价。
使用已知厚度样件校核声速
内置材料声速可以作为初始设置,但更可靠的方法是使用与管件材质和工艺状态接近、厚度已知的样件进行校核。样件两面应尽量平行,已知厚度应来自可靠的尺寸测量或证书。校核后应记录声速值,避免不同人员在同一项目中使用不同设置。
处理测量面并控制耦合层
松散锈层、油泥、焊渣和明显毛刺会影响声波进入工件。清理时应避免过度打磨导致测量位置本身被削薄。耦合剂应均匀覆盖目标点,以能够形成稳定声路为宜,不宜用大量耦合剂填补探头和曲面之间的明显间隙。
控制探头方向和压力
双晶探头具有明确的分割面方向。测量曲面时,应按照仪器说明控制分割面与管件轴线的关系,并保持探头稳定。手部压力应以探头不滑动、读数可以重复为准,不能用持续加压的方法追求某个较低或较高的数字。
异常点必须加密复测
当某一读数明显低于周围位置时,应先在原点重新耦合测量,再沿轴向和周向增加测点。若低值在一定区域内连续出现,更可能反映真实减薄;若数值只在某个角度偶尔出现,则应检查表面凹坑、探头倾斜和错误回波。
LS215在局部减薄筛查中的配置思路
针对小管和局部曲面检测,可将林上LS215与微径探头组合用于现场配置评估。公开技术资料列示,微径探头最小测量区域为φ6 mm,在45#钢上的参考测量范围为0.75—80 mm,能够覆盖许多小口径薄壁管件和精密金属件的日常复核需求。实际适用范围仍需根据材料和曲率验证。
林上LS215采用高灵敏双晶探头,通过分开发射和接收超声信号降低部分近表面杂波。小口径曲面上的回波本身容易受探头姿态影响,因此双晶结构只能改善信号识别条件,不能替代正确的耦合、校准和多次复测。
其专业计时芯片用于测量超声脉冲在材料中的传播时间,主机根据设定声速计算厚度。材料声速输入错误会按比例影响厚度结果,因此使用林上LS215进行腐蚀趋势管理时,应把声速设置、校核样件和探头编号与厚度数据一同保存。
该仪器具备数据存储和导出能力,可按管线编号、部件编号和测点顺序保存读数。企业建立周期性测厚计划时,可将导出数据与测点图对应,并保留原始值、复测值和审核结果。只记录最终最小值而删除其他数据,会降低后续趋势分析的可信度。
怎样区分真实减薄与测量异常
真实腐蚀减薄通常具有一定空间连续性,同一小区域内相邻测点会呈现可解释的变化。测量异常则可能随探头角度、耦合剂厚度或按压力度随机变化。判断时可以采用“原点重复、改变方向、周边加密、样件复核”的顺序逐项排查。
若管件表面存在明显腐蚀坑,数字式测厚仪可能测到坑底对应的局部厚度,也可能因探头没有稳定落在坑底而得到周边厚度。对安全评估需要的最小壁厚,应根据检验方案采用更密集的扫描或其他适用方法,不能把偶然出现的单个低值直接作为最终结果。
当材料内部存在分层、夹杂或粗大组织时,仪器可能把缺陷回波误认为底面回波。此类异常通常需要结合波形显示设备、其他无损检测方法或取样验证。微小区域探头解决的是空间接近问题,并不具备自动识别全部内部缺陷的能力。
局部腐蚀数据如何进入设备管理
每条记录至少应包含设备名称、管线编号、管件类型、测点位置、材质、声速、仪器和探头编号、计量有效期、表面状态、测量日期及操作人员。对重点风险位置,还应记录介质、运行温度、历史维修和附近结构变化。
腐蚀速率不宜只用两次读数简单相减后直接下结论。需要先确认两次测量使用的是同一位置、同一声速逻辑和相近的表面处理方法,并考虑测量不确定度。变化量接近仪器和现场方法的波动范围时,应增加复测频次,而不是急于解释为真实腐蚀。
林上LS215等便携式设备适合用于企业内部巡检、停机检修前筛查和异常位置复查。涉及压力管道法定检验、承压能力核算或剩余寿命评价时,还应结合现行法规、设计资料、专业检验方案和具备资质人员的判断。
从单个读数转向可追溯的测厚方案
小口径管件的局部减薄检测,重点不是找到一个最低数字,而是确认该数字来自正确位置、正确声速和稳定回波,并能够在下一次检测时被复现。微径探头扩大了受限位置的可测范围,但只有与风险点布置、异常值复核和设备台账结合,数据才具有管理价值。
实际部署前可选择弯头、三通、薄壁直管和带腐蚀表面的代表性样件进行试测,验证φ6 mm测量区域、曲面接触和重复性是否满足内部要求。验证结果应形成作业指导书,包括表面处理、探头方向、复测次数和异常升级流程。
