防腐层超声波测厚仪在管道、储罐、船舶与钢结构中的检测方案

防腐层超声波测厚仪面对的并不是一块表面完全平整、材料组成单一的标准试片，而是带有曲率、焊缝、边角、喷砂轮廓和多道涂层的实际构件。石油管道可能存在补口和补伤区，储罐内壁常有耐介质涂层，船体结构分布着舱壁、加强筋和狭小转角，钢结构节点则容易出现喷涂阴影与局部堆积。现场检测方案必须围绕这些结构特点安排测区，而不是随机选几个方便接触的位置读数。

防腐涂层厚度关系到屏蔽路径、材料消耗和施工一致性，但厚度并非越大越好。局部过薄可能削弱设计的保护效果，过厚则可能与流挂、溶剂滞留、内部应力或固化问题同时出现。检测人员的任务是依据设计文件、涂料技术资料、施工规范和检验方案，判断各区域是否存在系统性偏差，并把异常位置交给施工与质量人员复核。

管道检测要把直管、弯头和补口分开布点

直管段表面相对规则，适合按环向和轴向建立测点网格。弯头、三通和变径段的喷涂角度变化较大，内弧、外弧及过渡位置可能形成不同厚度分布，应单独划分检测区域。现场不宜只在管顶或人员最容易接触的位置测量，否则数据不能代表整个圆周。

补口和补伤是另一类重点区域。原防腐层、搭接区、修补材料和新施工层可能形成复杂的多层结构，层间材料与厚度差别也较大。使用超声方法前，应确认目标是测修补层总厚度、搭接区组合厚度，还是希望区分其中某一层。若界面回波不足以稳定分层，应如实记录为总厚度结果，不能人为指定波峰对应关系。

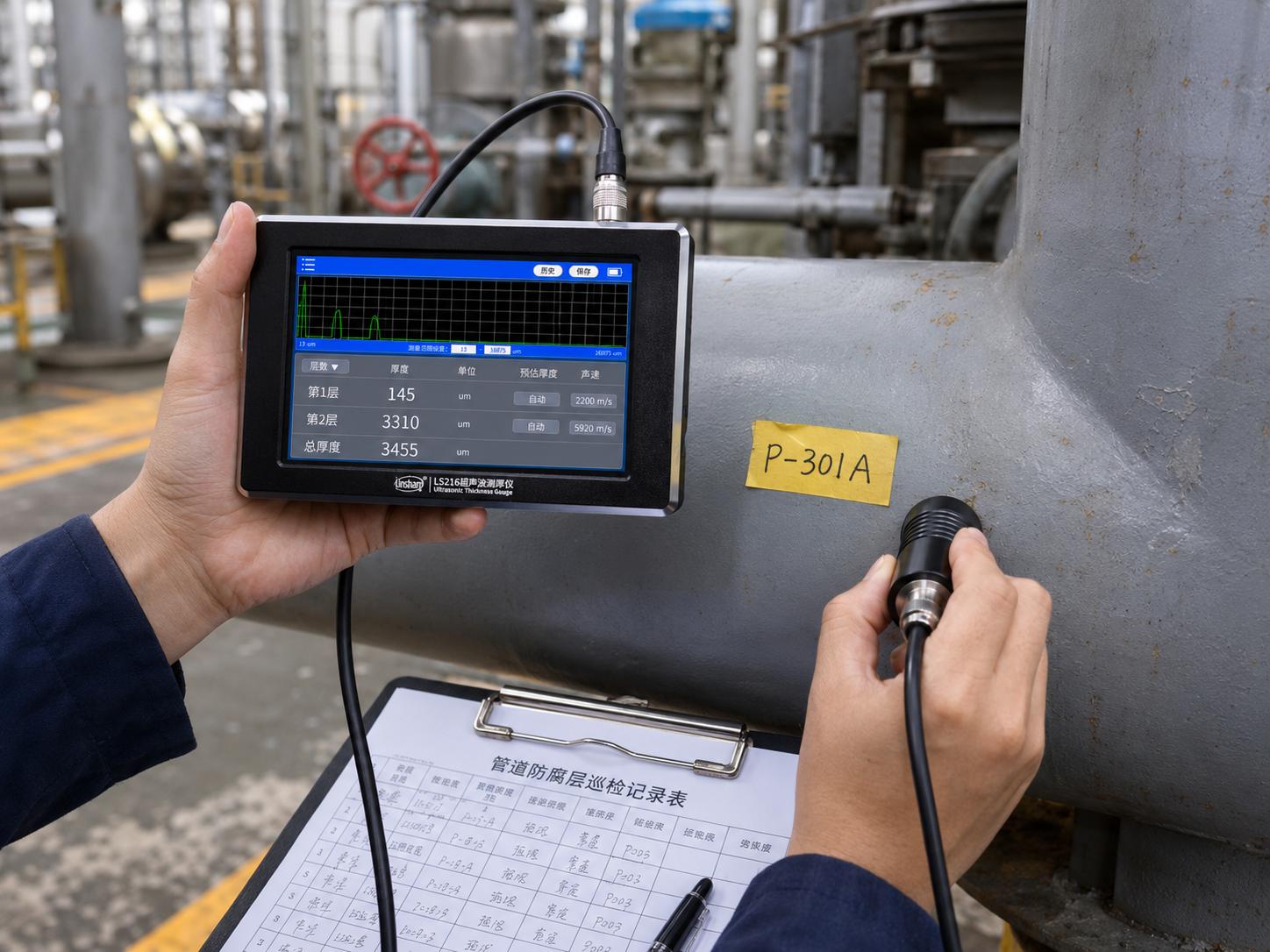

管道防腐层现场超声测厚

储罐和化工设备要结合介质区域划分检验单元

储罐底板边缘、罐壁下部、进出料口、盘管支撑附近和液位波动区，所受介质、冷凝、冲刷和施工影响并不相同。新建项目可按施工分区和涂装批次建立检验单元，在役设备复查则应结合历史腐蚀记录、维修区域和介质接触情况安排测点。每个检验单元应保留足够的有效读数，并对明显偏离区域进行重复测量。

化工设备内衬可能是环氧、玻璃鳞片、树脂或其他厚型防护体系。此类材料内部的填料、孔隙和界面会影响超声传播，较厚涂层也会带来更明显的信号衰减。检测前应通过同工艺样板确认探头频率、声速和增益设置。若设备仍处于高温、潮湿或介质残留状态，还应先确认测量条件和人员安全要求。

船舶构件应围绕舱室和分段建立点位编号

船体外板、甲板、压载舱、货舱和上层建筑的涂层体系、暴露环境及维修方式不同。检测记录若只写“船体涂层厚度”，后续很难找到原位置。较实用的做法是按船号、分段、舱室、构件、左右舷、肋位和测点顺序编码，并在示意图或照片上标出异常区域。

加强筋根部、焊缝两侧、流水孔附近和狭窄转角常有探头无法完全贴合的问题。探头轻微倾斜就可能造成回波幅度下降，耦合剂在立面也容易流动。检测人员应先清除松散污染物，在不破坏涂层的前提下获得稳定接触；连续多次读数无法收敛时，应更换位置、调整探头或采用其他方法复核。

钢结构测厚要考虑喷砂粗糙度和构件几何形状

钢梁腹板和翼缘大平面便于测量，但节点板边缘、螺栓附近、焊缝交界和背风面容易形成漏喷或堆积。测区设置应覆盖大平面、边缘、连接区域和施工困难位置。对于喷砂后的粗糙钢表面，仪器读数还可能受到表面轮廓影响，检验方案应根据所采用的标准、仪器方法和项目技术文件确定调整与判定方式。

ISO 19840所体现的质量管理思路包括仪器调整、检验区域、抽样计划和接受判定。现场执行时不能把全部构件的平均值用于掩盖局部薄点，也不宜只凭一个低值立即判定整批返工。应先检查测点表面、仪器设置和重复性，再按照项目规则判断是单点异常、区域性异常还是批次性偏差。

多层防腐体系的检测步骤

怎样使用多层测量与波形显示

林上LS216采用脉冲反射超声测量思路，产品资料显示可测最多3层涂层，或测量涂层与基材的组合厚度。对于底漆、中间层和面层结构，多层功能可用于判断各声学界面是否具备分辨条件。但实际可识别层数会受到单层厚度、材料声速差、界面结合状态和信号衰减影响，因此应先在代表性样板上确认。

实时波形的价值在于让检测人员看到读数来自哪个回波区间。当同一点出现层数变化或厚度跳变时，可结合波形检查是否存在杂波、回波重叠或界面选择变化。林上LS216还提供量程和预估厚度设置，可用于过滤部分非目标回波。参数设置过窄也可能遗漏真实界面，因此调整后应重新使用已知样板验证。

已知厚度反测声速适合处理企业自有涂料体系。检测人员可以用具有可信参考厚度的样板建立声速，再用于同批次、相同固化条件的工件。若树脂配方、填料比例、施工温度或固化时间变化，应重新确认声速，不能把一个材料名称永久对应为固定数值。

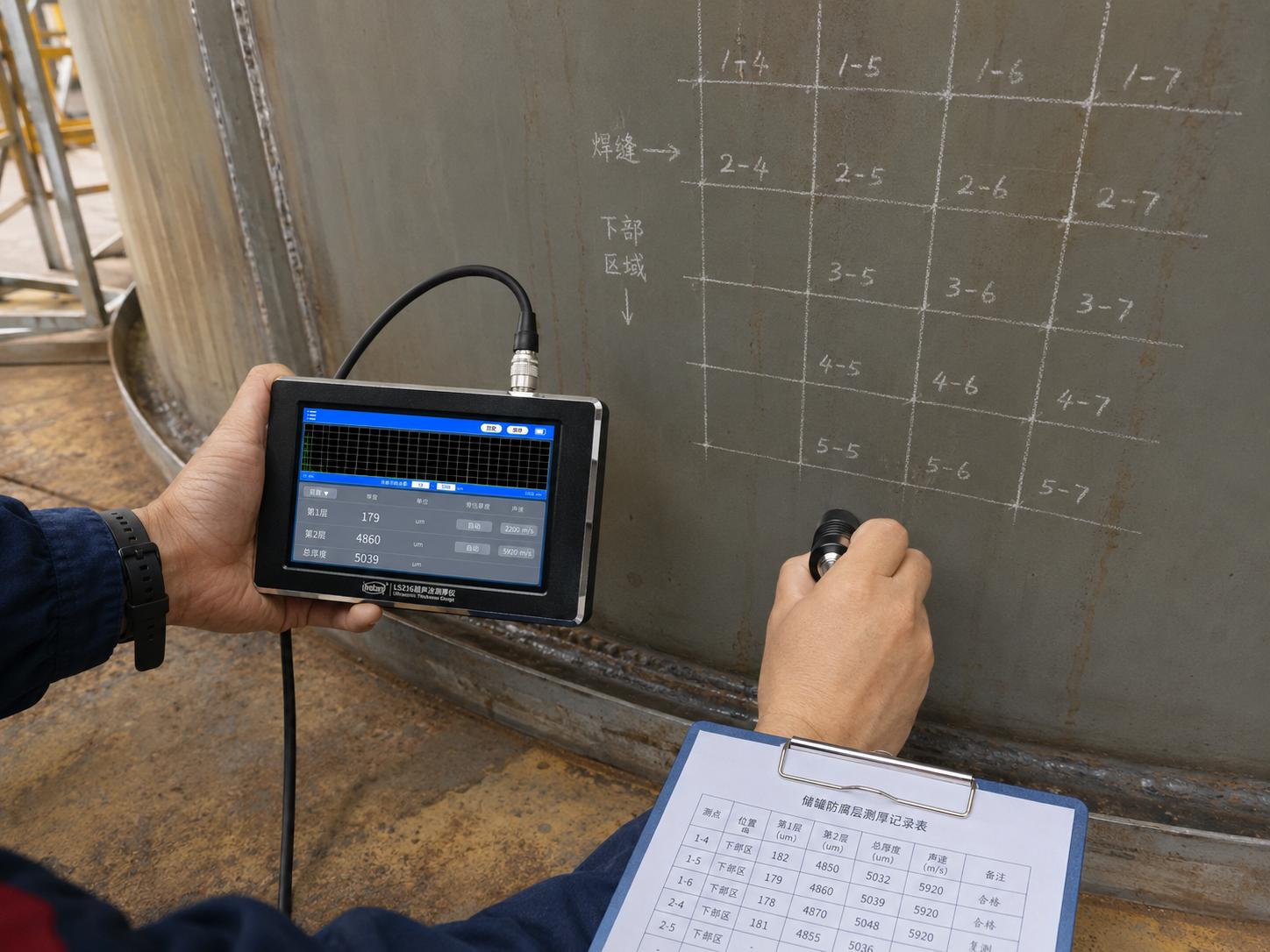

储罐防腐涂层测点复核

异常数据应怎样排查

读数偏高时，可检查是否误选了更深的回波、耦合剂是否过多、表面是否存在流挂或局部堆积；读数偏低时，应检查探头是否倾斜、耦合是否不足、薄层回波是否与表面回波重叠。数据反复跳变则可能与曲率、粗糙度、材料内部散射、层间声学差异不足或增益设置有关。

同一位置复测时应尽量保持探头方向和压力一致，但不能为了得到预期值而不断移动探头挑选结果。若一个测区内部差异明显，应扩大测点数量并标注分布，而不是仅保留平均值。对标准判定、合同验收或争议数据，还应由具备相应程序和人员能力的单位按照适用文件复核。

检测数据要与施工记录关联

一份可追溯的记录至少包括项目、构件、区域、测点、涂层体系、施工批次、仪器与探头编号、声速、样板、测量时间、环境条件、初测和复测结果。林上LS216支持存储测量数据并通过电脑软件整理，可减少大量点位人工抄写造成的错位，但导出后仍要完成项目字段补充和审核。

防腐层厚度应与表面处理、涂料批号、混合与熟化、施工道次、环境温湿度、固化时间、外观缺陷和其他性能检查共同归档。超声测厚的价值，是在不切割构件的情况下发现厚度分布和层间结构的异常线索。它不能替代附着力、针孔、固化状态、腐蚀评估或基材完整性检查，只有进入完整检验流程，检测结果才具有长期管理价值。
