塑料超声波测厚仪怎么选：材质、曲率、厚度与数据功能判断

选择塑料超声波测厚仪时，最大量程往往是最先被看到的参数，但它并不是决定塑料制品能否稳定测量的唯一条件。管材、板材、注塑件、汽车内饰件和包装容器虽然都属于塑料制品，它们在材质、壁厚、曲率、内部结构和表面状态上存在明显差异。选型前若没有确认回波条件和测点形状，即使仪器参数覆盖标称厚度，也可能遇到接触不稳、读数跳动或无法形成底面回波。

更有效的选型逻辑是先判断被测对象，再判断探头与量程，随后考虑声速校正、重复性、数据统计和质量追溯需求。

先区分五类塑料检测对象

对于平整板材，常规探头通常容易获得完整接触；对于小型注塑件或狭窄测点，探头接触面积可能成为限制；对于圆管和容器，曲率不仅影响耦合，也会改变超声波传播和返回路径。采购前应提供真实样品，而不是只报一个名义厚度。

量程参数为什么不能直接套用到所有塑料

林上LS213配标准探头时标称测量范围为0.8—350mm，该参数来自45号钢条件。主机在0.8—100mm范围内分辨率为0.01mm，100—350mm范围内为0.1mm。塑料的声衰减、声速和界面反射情况与钢材不同，因此标称量程代表设备能力边界，不等于每一种塑料都能测到相同上限。

例如，均匀实壁塑料板通常比发泡板更容易测量；纯树脂件通常比高比例填充、内部多孔或分层结构更容易形成清晰底面回波；规则管材比带复杂筋位、斜面和空腔的注塑件更容易确定真实厚度。选型时应进行样品验证，并关注重复测量是否稳定。

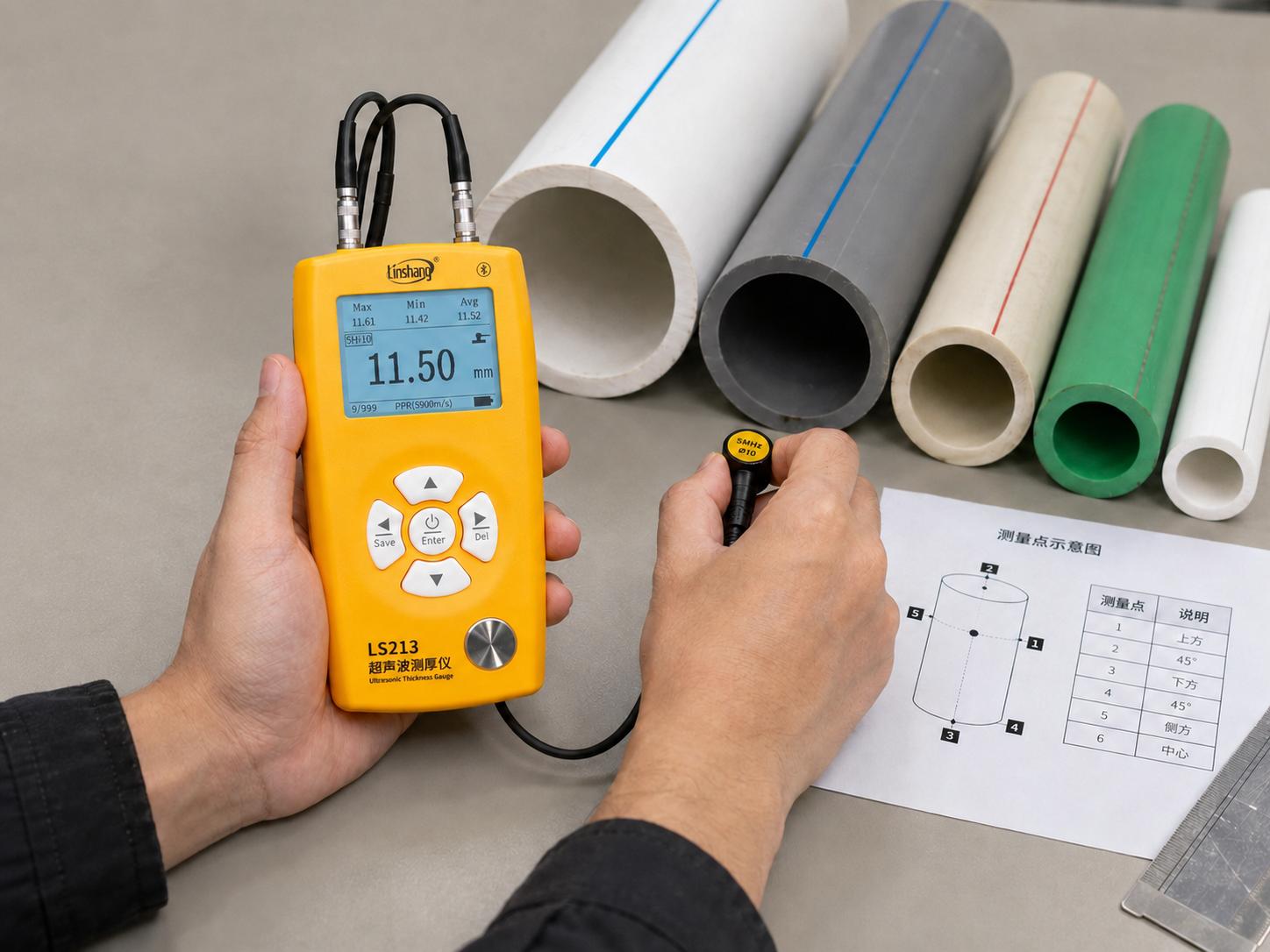

塑料管材曲面探头选择

分辨率、准确度和重复性要分别理解

分辨率表示仪器显示数值的最小变化，不等同于在所有工况下都能达到同样的测量不确定度。现场数据还受到材料声速、参考样厚度、探头耦合、表面曲率、温度和操作方法影响。

选型验证时，可使用同一块塑料样品，在相同测点重新耦合多次，观察重复性；再使用不同已知厚度样品，检查测量趋势。只在探头不移动的情况下连续读取，可能无法发现重新放置探头带来的差异。

声速功能比内置材料名称更重要

仪器内置常用材料声速，可以缩短初次设置时间，但塑料配方变化较大，正式测量应优先使用同材质已知厚度样品校正。采购时需要确认仪器是否支持按已知厚度反算声速、手动修改声速以及保存常用参数。

LS213提供材料选择、已知厚度校正和手动输入等方式。对于有多个材料牌号、多个供应商或多个工艺版本的企业，可以分别建立声速记录，减少操作人员临时查表和误选材料的风险。

探头选择要看测点，而不只是看工件大小

对于小曲率、高纹理或狭窄区域，不能只通过增加耦合剂解决问题。耦合层过厚、探头悬空或测点落在筋位边缘，都可能造成异常结果。必要时应调整测点或选用更适合的小面积探头，并重新确认量程和重复性。

是否需要QC模式和统计模式

只做维修复核或偶发测量的用户，可能更关注单点读数；生产企业则通常需要批次统计和上下限判断。首件确认、巡检和成品抽检涉及大量测点，如果仍采用手抄方式，容易出现测点与数据错位、漏记和复测记录无法区分的问题。

LS213具有QC模式和统计模式。QC模式可根据预先设置的上下限进行提示，统计模式可显示最大值、最小值和平均值。这些功能适合把单次测量转化为批次筛查，但上下限必须来源于有效图纸、产品标准或企业检验文件，不能把仪器提示直接理解为全部质量项目的最终结论。

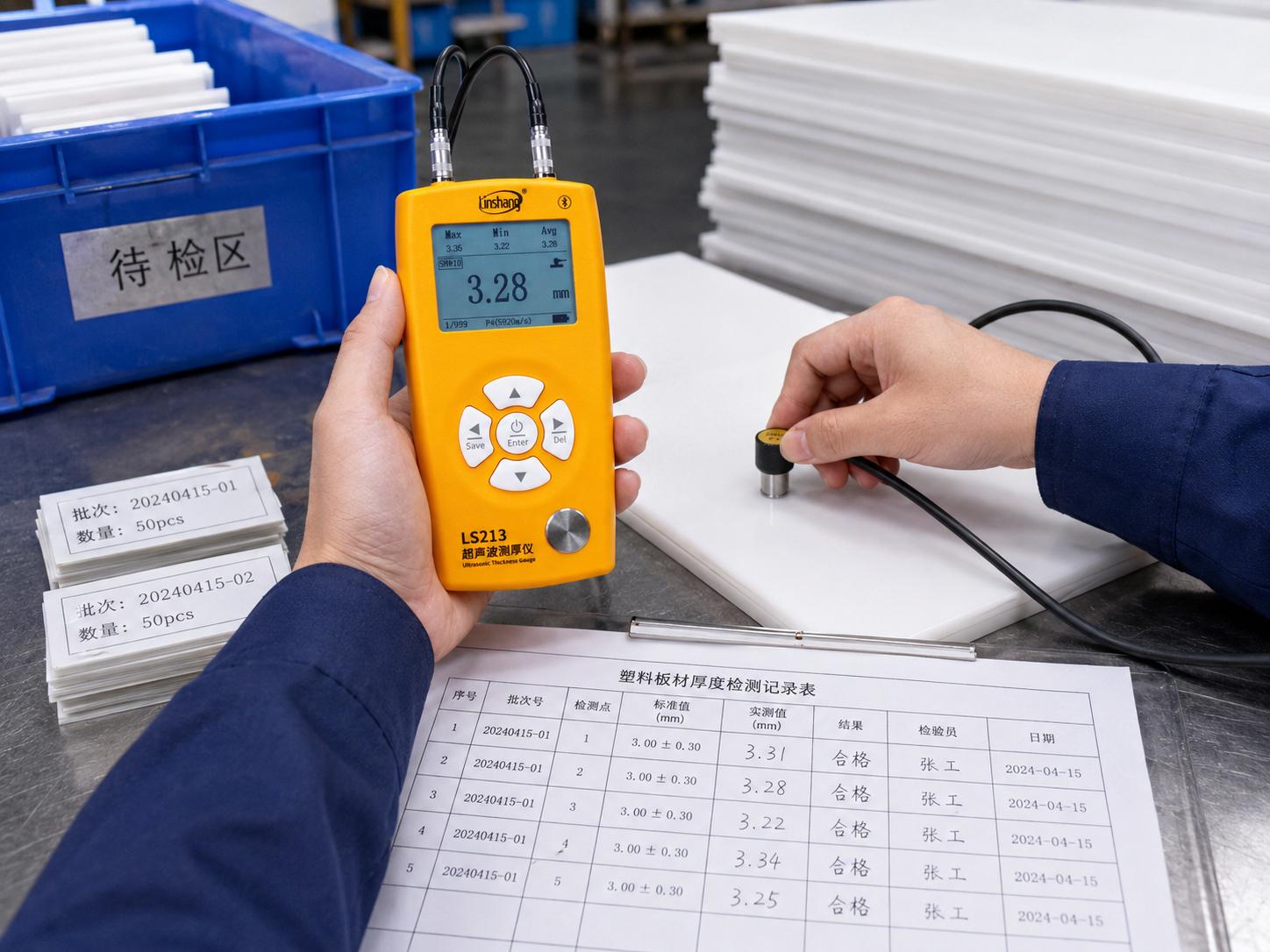

包装容器壁厚批次抽检

数据存储和软件功能适合哪些企业

当产品存在多个测点、多个模穴或多个班次时，数据管理能力会直接影响追溯效率。林上LS213主机可保存999笔记录，并可通过APP或PC软件进行分组、统计和导出。质量部门可按订单、产品编号、批次、模穴或生产线建立数据组。

选型时应同时确认企业的数据流程。例如，现场是否允许使用手机，是否需要PC端Excel文件，是否需要按测点编号整理记录，以及导出文件怎样与检验批、产品标签和测点图关联。软件功能只有进入既有质量体系后，才能减少重复录入。

选型前建议完成的样品验证

建议准备至少三类样品：一件结构简单、厚度已知的代表样；一件接近最薄或最厚规格的边界样；一件包含实际曲面、纹理、筋位或填料的困难样。验证内容包括能否形成稳定读数、重新耦合后的重复性、不同测点的可达性以及与机械或切片方法的差异。

还应模拟真实现场温度、表面清洁程度和操作人员。实验室桌面上容易测量，不代表生产线旁、成品装配后或大型曲面上仍有相同表现。对于需要形成正式检验记录的企业，还要检查仪器校准状态、参考样管理和导出数据字段。

采购判断不能遗漏标准方法

塑料管道尺寸检验可能涉及GB/T 8806及相应产品标准，其他塑料制品也可能有专门的尺寸、取样或试验方法。超声测厚适合单侧无损筛查和过程控制，但是否可以作为正式出厂判定方法，应由产品标准、客户技术协议和企业质量文件共同确定。

因此，塑料超声波测厚仪的选型结论不应只是“量程足够”。更完整的判断应包含材料能否传播超声、背面能否形成回波、探头能否稳定接触、声速能否校正、数据能否复现以及结果怎样进入复测和留档流程。林上LS213可作为具备QC、统计、999笔存储及软件连接能力的配置示例，但最终配置仍应以真实样品测试和现行检验要求为依据。
