多功能硬度计用于热处理件巡检：从测点规划到数据留档

多功能硬度计进入热处理车间后，最常见的任务并不是替代实验室完成全部硬度验收，而是在淬火、回火、调质、表面淬火或修复处理之后，对工件进行快速巡检。质检人员需要在较短时间内判断同一炉次是否存在明显波动、不同区域是否出现异常，以及哪些工件需要转入洛氏、维氏或布氏硬度试验进行进一步确认。要实现这一目标，仪器配置、测点规划和数据留档必须同时建立，单纯增加测量次数并不能自动提高结果可信度。

热处理硬度与材料成分、加热温度、保温时间、冷却介质、装炉方式、回火条件和工件尺寸有关。即使同一批工件采用相同工艺，边缘、中心、厚薄过渡区和装夹遮挡位置也可能出现差异。里氏法适合大型或不便搬运的金属件现场检测，但测到的是冲击位置附近的表层响应。对渗碳、氮化、感应淬火等具有明显硬化层的工件，还要考虑冲击能量、硬化层深度和基体对结果的影响。

热处理巡检先确定检测目的

巡检目的不同，测点数量和结果处理方式也不同。生产过程中的快速筛查，重点是发现批次趋势和明显异常；成品复核需要与图样、工艺卡和企业检验规程对应；返修件检查则要比较处理前后同一位置的变化；客诉或争议样品需要保留更完整的测量条件，并安排标准方法复核。

测点位置比单次读数更值得关注

热处理件不能只在最容易测量的位置取一个数值。轴类零件宜沿圆周和轴向布置测区，齿轮可根据技术要求选择端面、齿顶或具备测量条件的位置，大型模具需要覆盖中心、边缘、转角和修复区。每个测区应取得多个有效结果，用于观察局部离散性，而不是只保留最接近目标值的一次读数。

测点规划还应避开明显边缘、孔口、裂纹、氧化皮和严重粗糙区域。若只能在曲面检测，需要选择与曲率相适应的支承环，并保持冲击装置稳定。粗糙铸件和锻件应先进行局部打磨，但打磨不能产生明显过热或改变表面硬化状态。对已经喷丸、喷砂或带有涂层的表面，应先确认表层是否适合直接开展里氏测量。

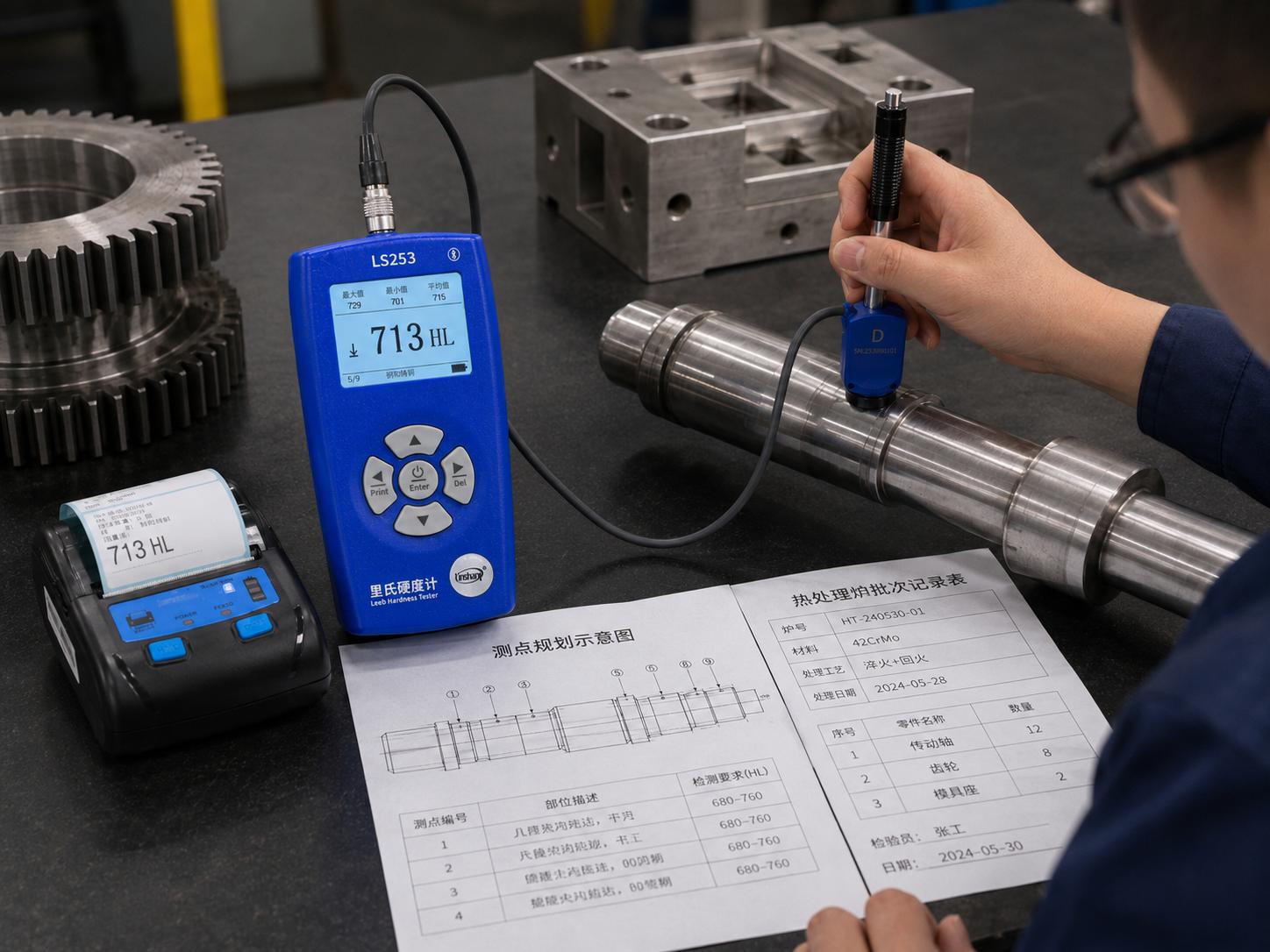

热处理金属件硬度巡检测点规划

不同冲击装置对应不同现场条件

D型冲击装置适合多数常规大型金属工件，可作为热处理巡检的基础配置。DC型结构较短，在设备内部、凸缘附近或轴肩等空间受限区域更容易调整姿态。DL型采用细长冲击部件，适合齿槽、窄槽和局部凹入位置，但狭窄空间并不代表可以忽略探头垂直度和测点支撑。C型冲击能量较低，常用于较小、较薄或表面硬化层较浅的工件，使用前应重点确认工件条件和标准适用范围。

林上LS253可以搭配D、DC、DL、C四种冲击装置。对同时处理大型轴件、模具、齿轮和小型精密零件的车间，多探头配置能够减少因几何结构不同造成的测量盲区。主机识别探头后，操作者仍需核对材料设置、测量方向和硬度制式，不能因为仪器具有自动识别或方向感知功能，就省略作业指导书中的人工确认。

表面处理不当是数据波动的常见来源

热处理后工件经常带有氧化皮、油膜、残留介质或局部粗糙层。冲击体接触到松散氧化物时，回弹信号可能反映表层杂质而不是金属基体状态。检测前应清理油污和松散物，并按照工件风险选择适当的表面处理方式。对于保留原始表面有特殊要求的工件，应在工艺文件允许的位置建立专用测区。

小质量工件或薄壁件如果直接放在空心台面上测量，冲击能量可能引起整体振动，使结果偏低或重复性变差。此时需要稳定支撑，部分工件还可能需要与较大支承体可靠结合。支撑是否有效，可以通过连续测量的离散情况和标准样件对比进行判断，但不能用人为压紧代替规范的支撑条件。

工件温度同样容易被忽略。刚出炉或刚完成高强度磨削的零件，表面温度可能与环境差异较大。应按照试验方法和仪器使用条件，在温度稳定后进行检测。若必须记录高温或特殊环境下的数据，应明确标注工况，不与常温结果直接混用。

里氏值、换算值和质量结论分开管理

LS253可显示里氏、维氏、布氏、肖氏、洛氏不同标尺以及抗拉强度估算结果。现场使用时，建议将HL原始值作为基础数据保存，再根据材料类别和检验文件选择需要的换算标尺。若图样要求HRC，不应只在报告中填写换算后的HRC而省略原始HL值，否则后续难以复核材料设置和换算关系。

硬度换算是基于统计关系建立的，不同材料、热处理状态和组织结构会影响换算适用性。对高合金钢、表面处理层、焊接热影响区、铸造组织不均匀区域或特殊材料，企业应通过内部对比试验确认里氏值与直接方法之间的关系。抗拉强度估算可用于趋势参考，但不等同于拉伸试验结果。

用标准硬度块进行班前和期间核查

现场巡检前，可使用与仪器配套且状态有效的标准硬度块进行核查。核查目的不是替代法定计量或校准，而是及时发现冲击体磨损、探头污染、连接异常或仪器漂移。若核查结果超出企业规定，应暂停使用并检查冲击装置、硬度块表面和操作方法，必要时按计量管理程序送检。

硬度块本身也需要妥善保存。表面应保持清洁，测点不能过于密集，不能在已有冲击坑附近反复测试。不同冲击装置应分别按照适用要求核查，不能用一个探头的正常结果推断其他探头状态也正常。

多探头硬度计标准块核查与打印记录

APP和现场打印如何进入质量流程

林上LS253可连接手机APP进行测量和数据导出，并可配合蓝牙打印机在现场输出结果。热处理车间使用这类功能时，可以按炉次创建数据组，将工件编号、材料牌号、工艺状态、测点位置和操作者与测量值绑定。打印单适合随工件流转或交由工序负责人复核，电子数据则用于汇总批次趋势和长期追溯。

数据导出不能只保存一列硬度数值。建议至少记录日期、设备编号、冲击装置、材料设置、冲击方向、原始HL值、换算制式、平均值、异常值处理、复测结论和审核人员。若同一工件更换探头或更改材料设置，应建立新的记录组，避免不同条件的数据混在一起计算平均值。

异常数据的处理顺序

发现硬度偏低、偏高或离散较大时，先检查表面状态、工件支撑、测量方向、测点距离和材料设置；随后在相邻区域按相同条件复测；再使用标准硬度块检查仪器状态。如果异常仍然存在，应扩大抽检范围，并采用适合的洛氏、维氏、布氏或金相方法进一步确认。这个顺序有助于区分操作问题、仪器问题和真实工艺异常。

对热处理批次作出放行、返工或报废决定时，应以图样、合同、现行标准、企业检验规程和直接试验结果为依据。多功能硬度计更适合承担快速筛查、过程巡检和异常定位任务，其价值在于尽早发现风险并留下可追溯记录，而不是用一次现场换算结果替代完整的质量判定。

建立统一的测点图、探头选择表、核查记录和数据命名规则后，多功能硬度计才能在热处理首检、炉次抽检、机加工复测和设备维修中保持一致的使用方式。对工件种类较多的车间，林上LS253的多探头配置和数据导出功能可以作为检测系统的一部分，但最终结果仍需由规范的人员、方法和质量流程共同保证。
