碳纤维测厚仪怎么选：多层识别、探头频率与数据管理判断

选择碳纤维测厚仪时，只比较分辨率和测量范围，很容易忽略真正决定现场可用性的条件：仪器能否识别目标界面、探头能否稳定接触曲面、声速是否可以按样片校准、波形是否可见，以及检测数据能否与工件编号和测点位置关联。

航空航天零件、纤维缠绕压力容器和碳纤维体育器材虽然使用相近的复合材料名称，但实际结构可能从薄壁层合板到厚壁缠绕件，从单一基材到“清漆—色漆—底漆—碳纤维基材”的多层结构。选型前需要先建立检测任务清单，而不是先确定仪器型号。

先写清楚要测哪一层

采购前可从五个问题入手：检测的是表面漆膜还是碳纤维基材；是否需要区分多层涂层；最薄目标层大致是多少；工件是平面还是小曲率曲面；检测结果用于工艺巡检、出厂抽检还是标准验收。

若只需要测量层合板总厚度，重点是底面回波稳定性和材料声速校准。若需要测量表面涂装层，重点是薄层分辨和涂层—基材界面识别。若需要同时观察多个涂层或胶层，仪器还应提供波形、量程门限或预估厚度设置。

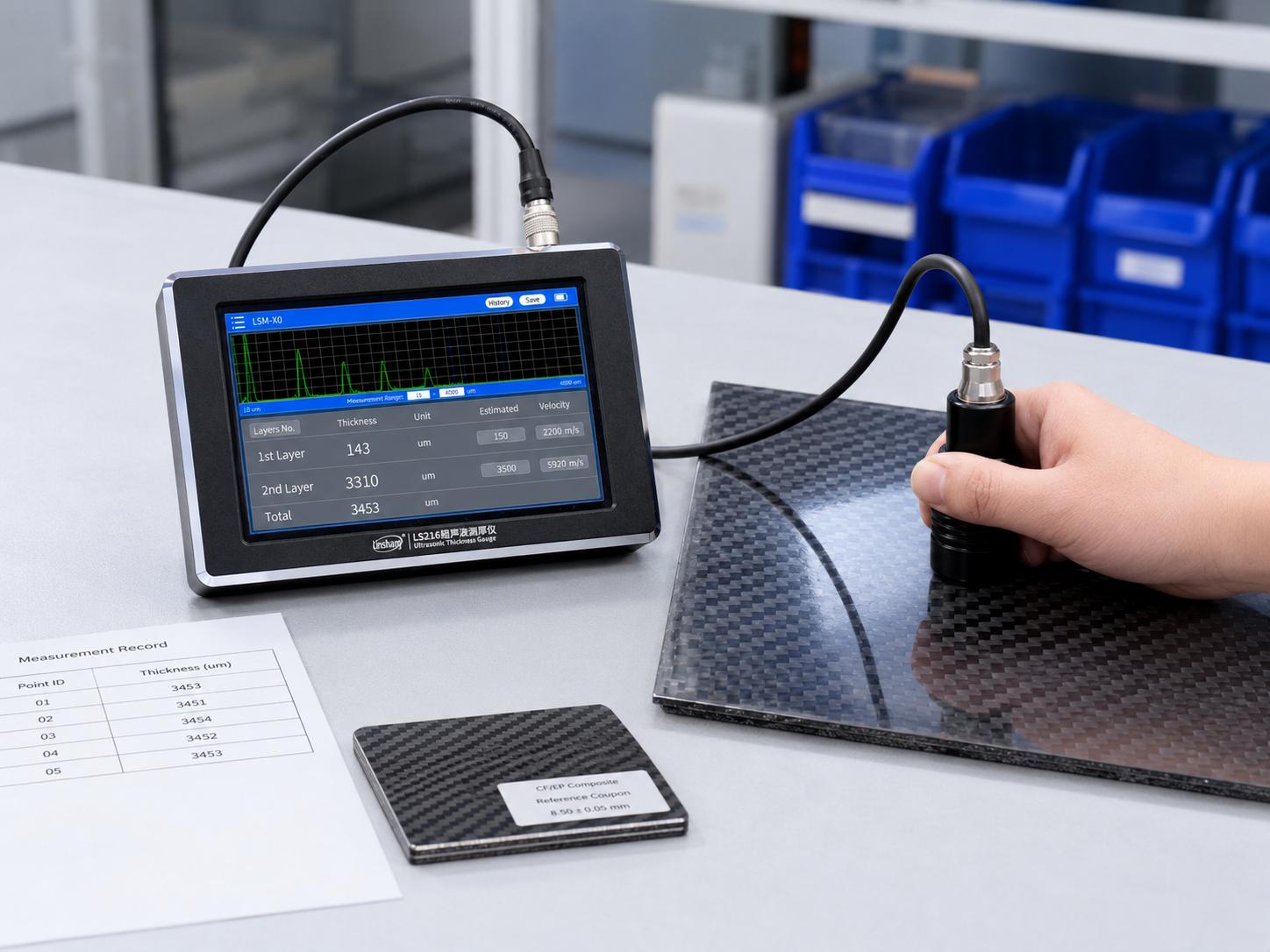

碳纤维测厚仪探头与样片适配测试

探头频率不是越高越好

较高频率通常有利于识别较薄层和相邻界面，但在厚壁、衰减较大或内部散射明显的复合材料中，高频信号可能更快衰减。较低频率具有更强的穿透倾向，却可能难以分开很薄的涂层。因此，选型时需要同时提供最薄目标层和最大总厚度。

曲面也是经常被忽略的条件。压力容器封头、自行车前叉、球杆和碳纤维管件的曲率会降低探头有效接触面积。探头端面越大，不一定越适合小直径工件。现场验证时应在实际最小曲率位置连续测量，并观察波形是否随探头轻微晃动发生明显变化。

为什么选型必须包含参考样片

没有参考样片，很难判断仪器显示的数字是否对应真实目标层。碳纤维材料中的声速会受到树脂体系、铺层、纤维含量、固化状态和传播方向影响。供应商提供的通用声速表可以帮助找到初始范围，但不能替代同材料样片校准。

建议准备三类样片：已知基材厚度的单层样片、具有实际涂层体系的多层样片，以及接近最小曲率或最复杂结构的工艺样件。若需要检测维修补片或胶接结构，还应增加已知胶层厚度和已知补片结构的验证件。

多层结构为什么需要波形显示

数字式自动读数适合结构简单、界面清楚的材料。当涂层、胶层和碳纤维基材形成多个回波时，操作人员需要确认仪器选择的是哪两个回波。相邻两层声学差异不足时，系统可能把两层合并，也可能在噪声中选择非目标回波。

林上LS216具备实时波形显示，可通过光标查看回波位置，并支持设置量程和预估厚度。对于多层涂装、胶层和碳纤维基材组合，这类功能有利于在批量检测前建立界面识别规则。正式测量时仍应将波形与参考样片进行对照。

仪器标注的1μm分辨率主要体现显示和采集细化能力。选型报告中不应把分辨率直接写成“测量误差1μm”，还应核对对应探头、厚度区间、被测材料、测量精度、重复性及计量报告。

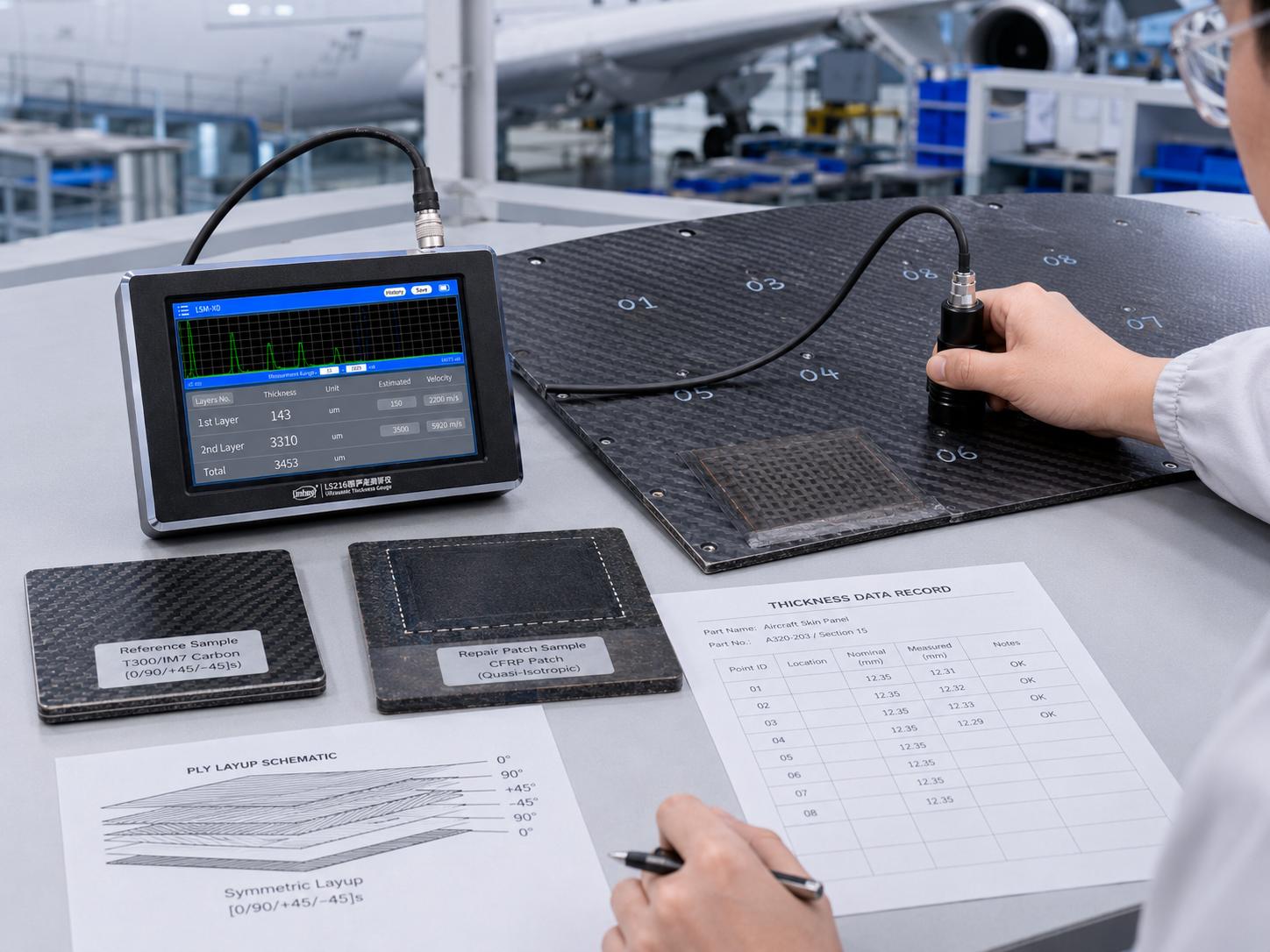

碳纤维多层材料波形测厚与数据导出

连续测量适合解决什么问题

连续测量适合沿规定路径寻找稳定位置、观察厚度趋势和发现局部突变。例如在压力容器直筒段按环向移动，在自行车管材沿轴向巡检，或在航空维修补片的过渡区分段移动，可以较快识别需要复测的位置。

连续测量并不等同于自动生成可用于验收的扫描图。手持探头移动速度、压力和轨迹难以完全一致，最终记录仍应在固定测点上进行稳定读数和重复测量。对于大面积分层或脱粘检测，应采用相应的C扫描、自动扫描或批准的无损检测系统。

数据导出能力为什么属于核心选型参数

批量测厚如果只靠手抄，容易出现工件编号错位、测点遗漏和异常数据无法复核。林上LS216可连接电脑软件使用，测量结果可以导出后与工件编号、测点图、参考样片编号和工艺批次关联。

企业在验收软件功能时，应检查导出文件能否区分批次和测量组，是否便于增加测点名称、操作人员、仪器编号、声速和探头信息。对航空航天和压力容器产品，仅保存厚度值还不够，还需要保留仪器计量状态、样片验证记录和异常复测说明。

三个行业的选型侧重点

航空航天复合材料更关注薄层分辨、波形记录、维修区小范围测量和检测程序可复现性。复合材料压力容器更关注厚壁穿透、分区参数、曲面接触和异常复核能力。体育器材则需要兼顾小测区、便携操作、薄壁曲面和批量巡检效率。

林上LS216可作为多层碳纤维复合材料测厚的配置示例，其高速ADC采集、波形显示、三种声速设置和连续测量功能覆盖了多项关键选型指标。实际采购前仍应使用本企业的材料、涂层、曲率和厚度范围完成样机验证。

选型结论应写成适用范围，而不是万能承诺

一份合格的选型报告应明确仪器适用的材料体系、探头、厚度区间、表面状态、曲率、参考样片和测量程序，同时列出不能稳定测量的结构。对于无法形成清晰底面回波、界面声学差异过小或材料衰减严重的样品，应转用其他无损检测或截面验证方法。

碳纤维测厚仪选型的核心不是寻找参数最高的设备，而是确认仪器、探头、样片和检测程序能否在真实工件上形成稳定、可复测、可留档的结果。
